Sửa biến tần Danfoss lỗi Earth Fault cho máy nén lạnh Grasso tại Nhà máy chế biến thủy sản Kiên Hùng (Kiên Giang)

  Trong ca sửa biến tần Danfoss lỗi Earth Fault, kỹ sư Vĩnh Lộc tiếp nhận Biến tần Danfoss FC103 160 kW (FC103N160T4E20H2XGC) điều khiển máy nén lạnh GEA Grasso tại Nhà máy chế biến thủy sản Kiên Hùng – Kiên Giang. Hiện trạng ban đầu: Alarm 14 – Earth Fault 9 [A14], báo chạm đất ngay khi cho phép chạy. Nhà máy đã kiểm tra motor, thậm chí đổi sang biến tần Danfoss khác thì hệ nén vẫn chạy bình thường; vị trí lắp đặt trong phòng máy lạnh sạch cho thấy môi trường tốt. Dấu hiệu hội tụ vào lỗi đo dòng sai trên FC103 160 kW, khiến thuật toán bảo vệ đánh nhầm “chạm đất” và ngắt. Bài viết này mô tả đầy đủ lộ trình sửa biến tần Danfoss lỗi Earth Fault từ khâu nhận ca, xác định gốc rễ, khôi phục phần cứng – hiệu chỉnh tham số đến nghiệm thu thực chiến.

Thông tin kỹ thuật của biến tần Danfoss lỗi Earth Fault

• Thiết bị: Biến tần Danfoss VLT® Refrigeration Drive FC103
• Thông số: 160 kW, mã cấu hình FC103N160T4E20H2XGC, nguồn 3P 400 V
• Ứng dụng: Máy nén lạnh GEA Grasso cho dây chuyền cấp đông – xử lý thủy sản

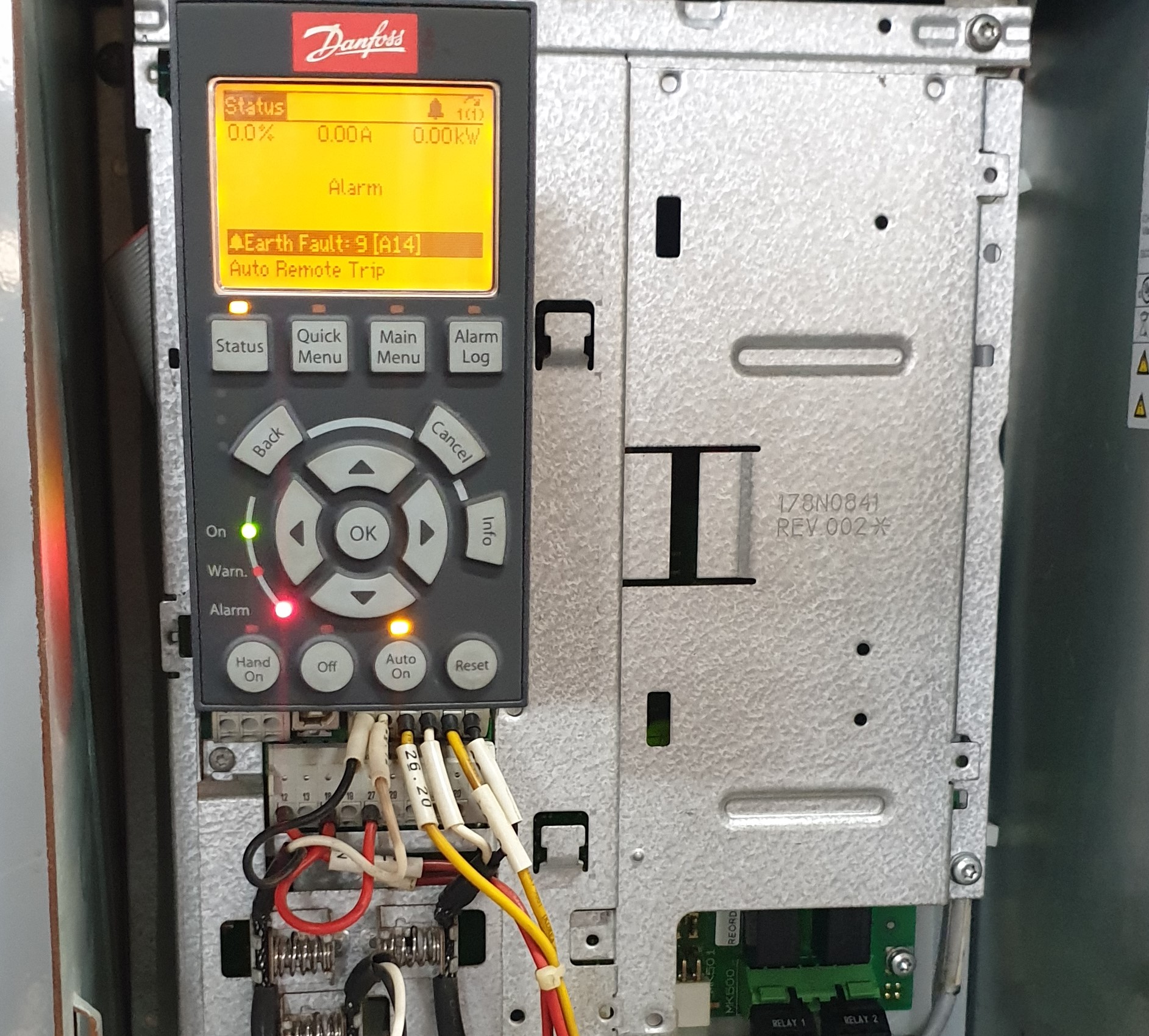

• Hiện trạng: Alarm 14 – Earth Fault 9 [A14] khi cấp lệnh chạy
• Giả thiết ban đầu khi sửa biến tần Danfoss lỗi Earth Fault: sai số mạch đo dòng/CT hoặc driver shunt khiến hệ thống nhận diện dòng rò về đất ảo
• Kiểm chứng từ nhà máy: Motor và cáp lực OK (đã chạy ổn với một FC khác), môi trường tủ điện tốt (phòng lạnh khô, ít bụi dầu)

Hiện trạng khi tiếp nhận – thực địa sửa biến tần Danfoss lỗi Earth Fault

Trong giai đoạn tiếp nhận ca sửa biến tần Danfoss lỗi Earth Fault, chúng tôi ghi nhận:

• Báo A14 tức thời khi nhấn RUN, dù motor chưa tải nặng;

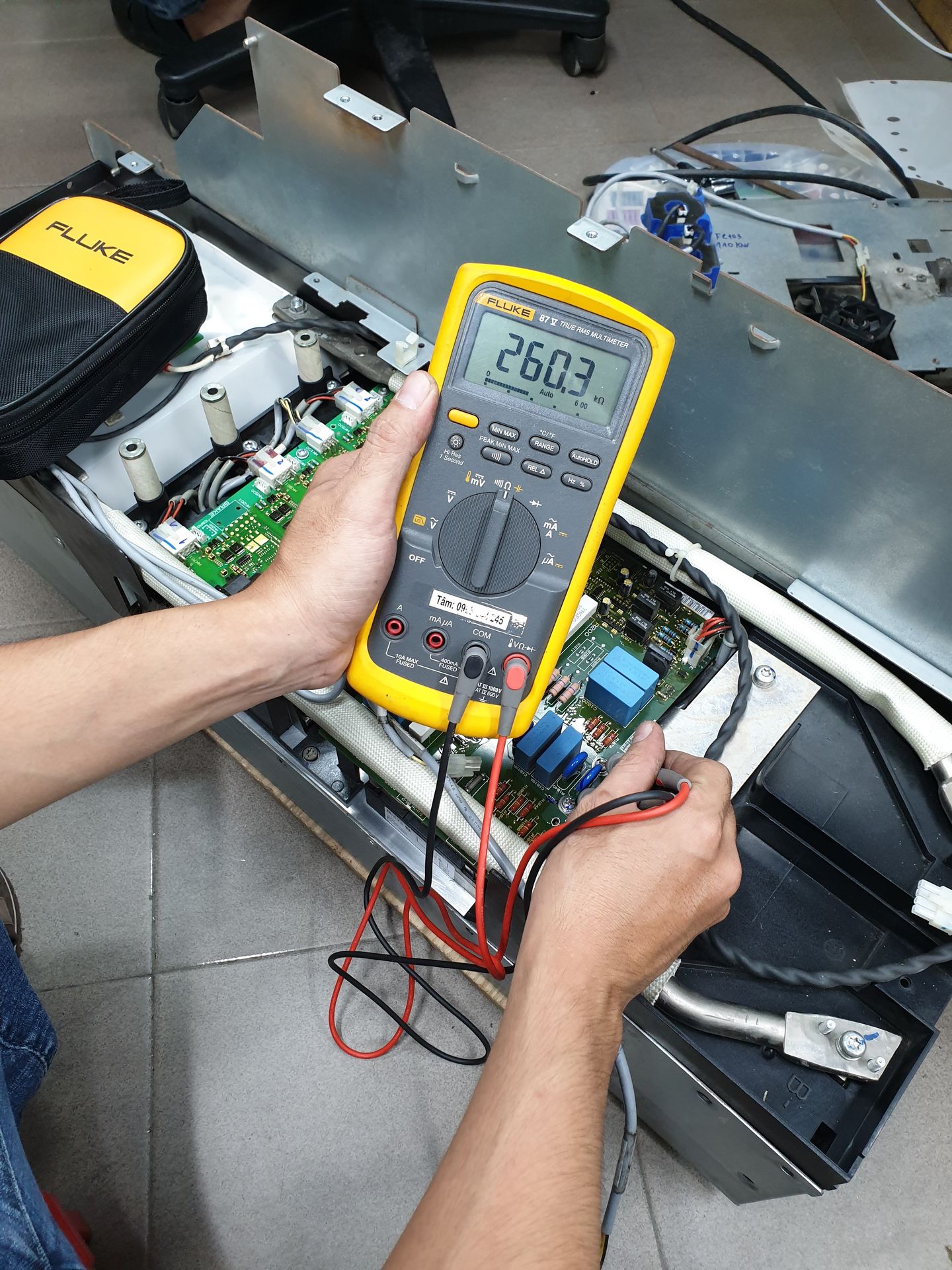

• Cáp động lực, cách điện stator và điện trở cách điện của motor đều đạt tiêu chuẩn;
• Tủ điện bố trí gọn, cáp PE/đất đúng kích thước, nhiễu trường thấp;
• Lịch sử cảnh báo trước khi hỏng không xuất hiện chuỗi Overcurrent/Overvoltage điển hình – củng cố giả thiết đo dòng sai.

Từ tập dữ liệu này, kỹ sư Vĩnh Lộc xác định: muốn sửa biến tần Danfoss lỗi Earth Fault bền vững, trọng tâm phải đặt ở khối đo lường dòng (current sensing) và đường tham chiếu mass/PE trong FC103.

Liên hệ – Đặt lịch kiểm tra – Gửi yêu cầu

Hotline/Zalo: 0907972097 – 098697209

Website: tudonghoavinhloc.com

Địa chỉ: 253 Nguyễn Tri Phương, An Khánh, TP Cần Thơ

Thiết bị báo lỗi Alarm 14 dù motor và dây cáp vẫn hoạt động bình thường

Phân tích kỹ thuật – vì sao sửa biến tần Danfoss lỗi Earth Fault cần tập trung vào mạch đo dòng?

Trong thực tế vận hành, Earth Fault có thể phát sinh từ:

• Rò chạm đất thực ở cáp/motor (đã loại trừ nhờ thử bằng drive khác).
• Nhiễu ảo do dây tín hiệu đi gần đường công suất, đặc biệt ở drive công suất lớn.
• Sai số kênh đo: cảm biến dòng suy hao, mạch khuếch đại/so sánh lệch offset, thuật toán bảo vệ nhận “sai”.

Ở ca này, so sánh đối chứng giữa “FC103 A” (đang lỗi) và “FC103 B” (chạy được) trong cùng motor, cùng môi trường cho kết luận: đường đo dòng/đo rò trong FC103 A bị lệch hoặc nhiễu. Do đó, sửa biến tần Danfoss lỗi Earth Fault sẽ gồm: kiểm tra cảm biến dòng, mạch lọc – ADC – tuyến tín hiệu, kiểm tra “đường mass tham chiếu”, vệ sinh & phủ keo chống ẩm, rồi hiệu chuẩn lại ngưỡng nếu cần.

Quy trình sửa chữa biến tần FC103 chuyên sâu tại Vĩnh Lộc

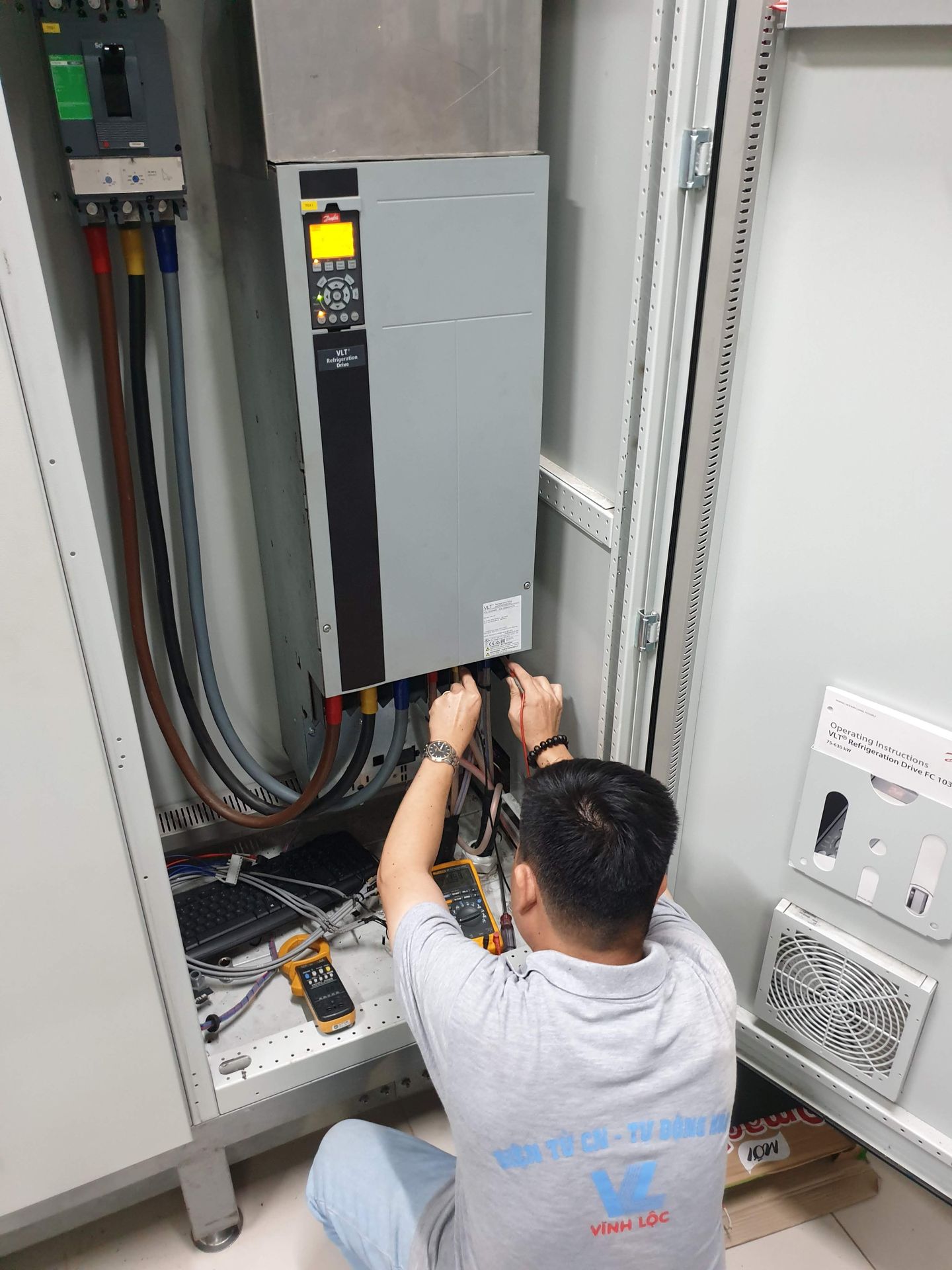

• Cấp điện board điều khiển, truy xuất log lỗi A14/A9; đối chiếu thời điểm phát sinh với trạng thái RUN/IDLE.

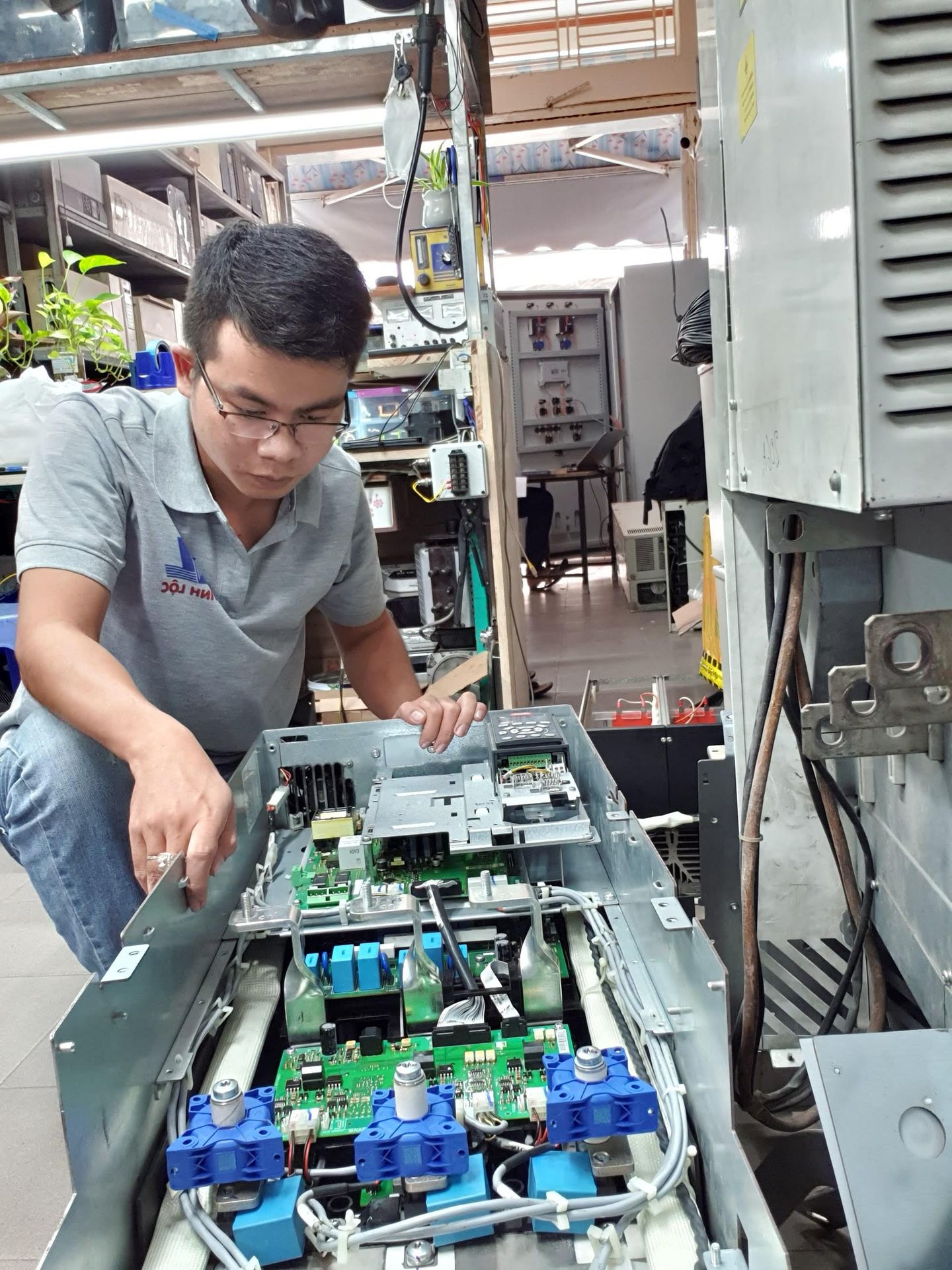

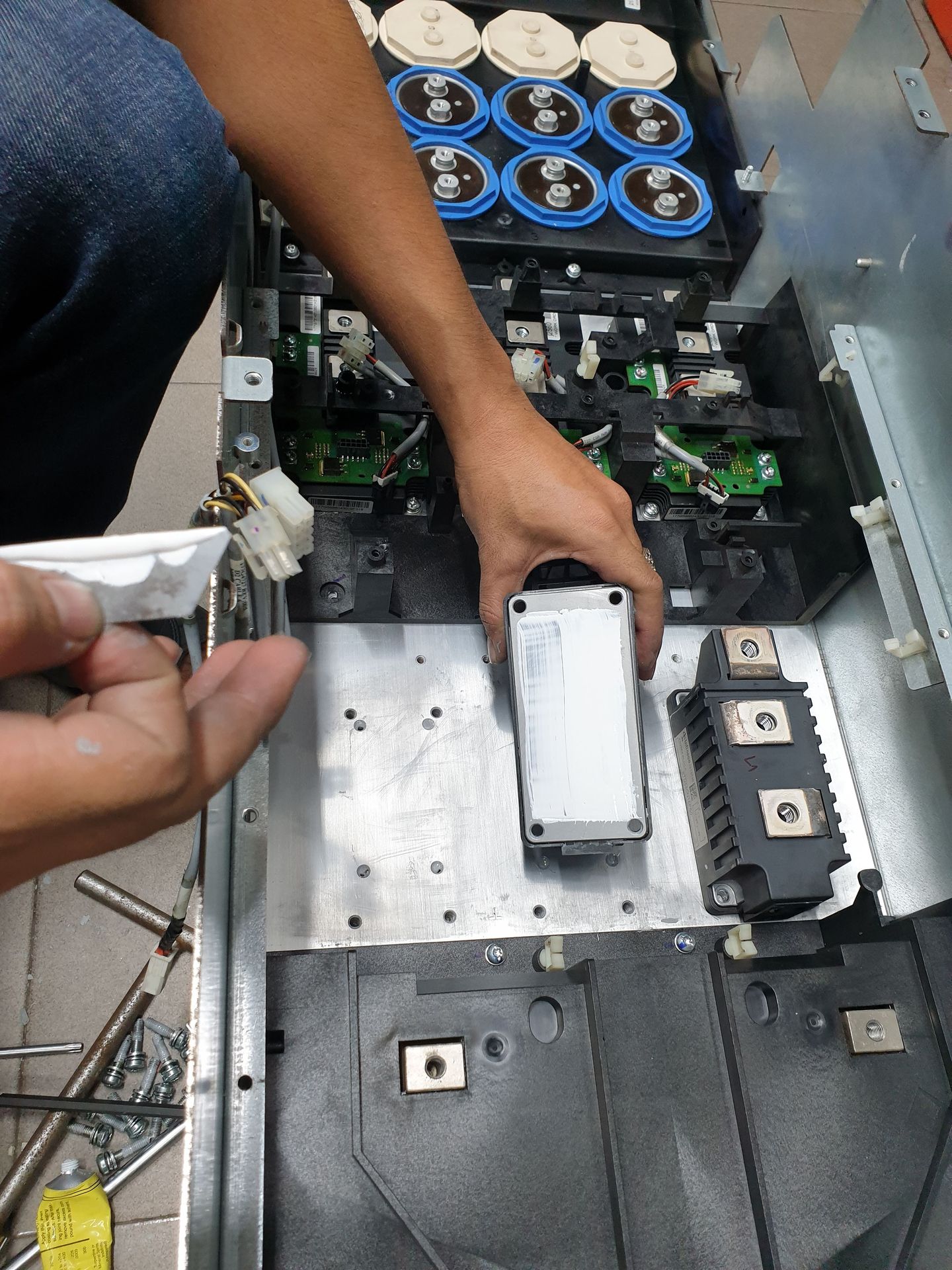

• Tháo rã FC103 160 kW, ghi nhận hiện trạng: khu vực CT/shunt, driver IGBT, SMPS, mạch đo lường (op-amp, ADC).
• Cách ly linh kiện nghi vấn: kiểm tra CT đo dòng (điện trở burden, bão hòa), shunt (đứt vi mạch, sai số), op-amp (trôi offset).
• Vệ sinh bo mạch và đường mass/PE: loại bỏ gỉ/ẩm, đo điện trở tiếp đất khung tản nhiệt – tiền đề quan trọng khi sửa biến tần Danfoss lỗi Earth Fault.

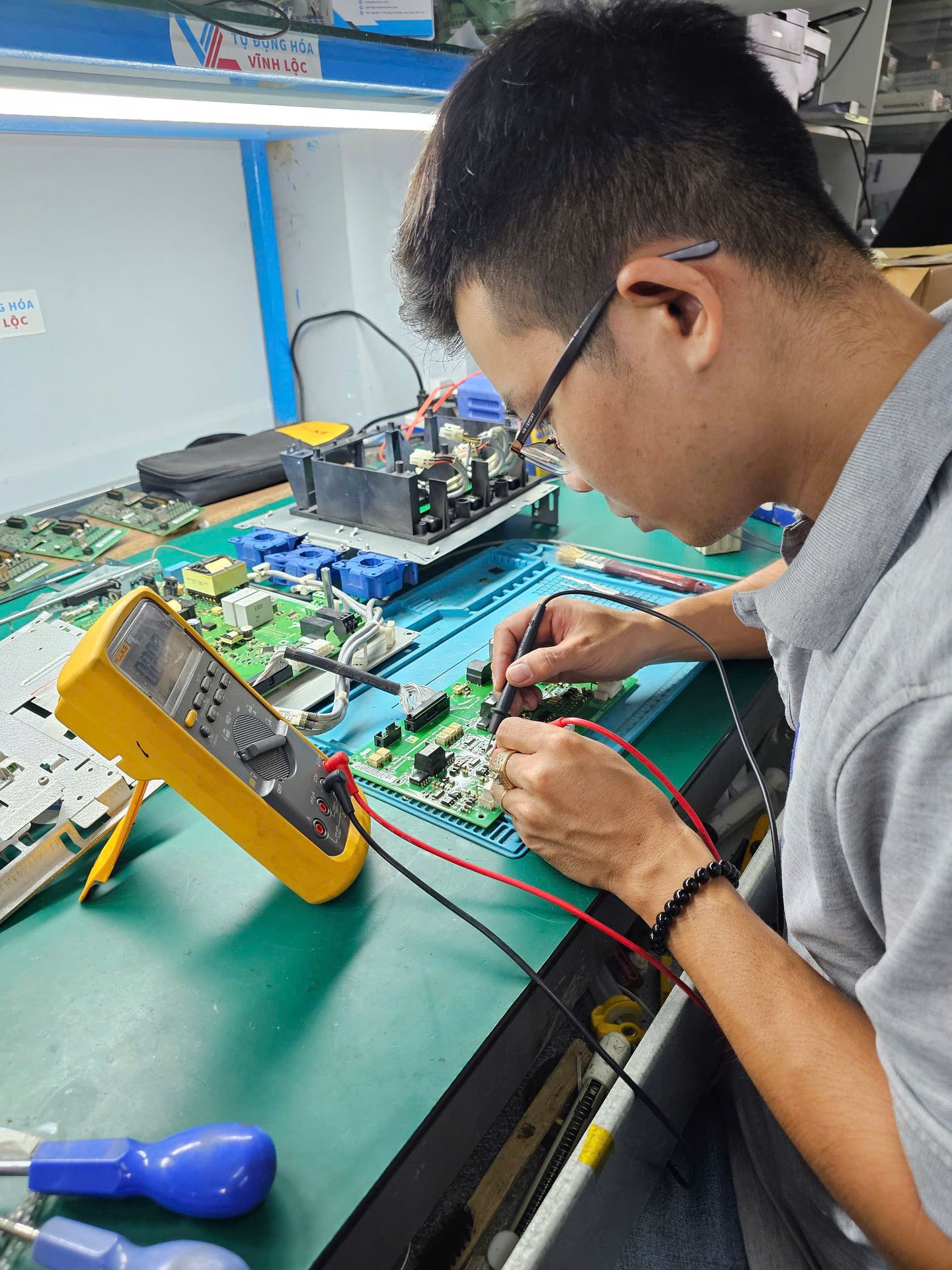

• Cấp điện từng phần: kiểm tra SMPS, khối đo dòng độc lập; đo offset, nhiễu, độ tuyến tính theo tải giả lập.
• Khôi phục hư hỏng: thay op-amp đo dòng, chỉnh lại burden resistor, xử lý nối đất tham chiếu; nếu cần, hàn linh kiện mới, tra keo tản nhiệt, phủ keo bảo vệ vùng nhạy cảm.
• Test sơ bộ không tải: xác nhận offset dòng ≈ 0, không phát sinh A14 khi RUN không gắn motor; log DC link, PWM, ripple.
• Lắp ráp hoàn thiện, kiểm tra mô-men siết ốc tản nhiệt/điểm PE; đảm bảo tiếp xúc cơ – điện nhất quán.
• Test có tải với Grasso: gắn motor, tăng tốc theo ramp tiêu chuẩn; giám sát dòng 3 pha, dòng rò, nhiệt sink; xác minh không còn Alarm 14.
• Rà chương trình cài đặt sau sửa biến tần Danfoss lỗi Earth Fault: xác thực Current Limits, Switching freq, Earth Fault sens., lưu profile và bàn giao.

Gói hỗ trợ mở rộng: khảo sát tải cơ khí, tư vấn lắp đặt/đổi mới FC103, kiểm định cáp/PE, cho mượn tạm biến tần Danfoss để giảm thời gian dừng máy trong lúc sửa.

✅ Hoàn tất sửa chữa – bàn giao sau 3 ngày, thiết bị hoạt động ổn định trở lại

Ngoài sửa biến tần Danfoss lỗi Earth Fault Vĩnh Lộc còn hỗ trợ các lỗi khác

• Nổ cháy công suất ở module IGBT do sốc tải/keo tản nhiệt khô.
• Lỗi chạm đất tái diễn do dây cáp ẩm/đầu cốt xuống cấp.
• Mất pha ngõ ra vì hàn lạnh/đứt mạch in tại đường công suất.

Sửa chữa biến tần Danfoss FC103 160kW báo lỗi Earth Fault 14 trên máy nén lạnh GEA Grasso​

Kết quả nghiệm thu – hoàn tất sửa biến tần Danfoss lỗi Earth Fault, máy nén GEA vận hành ổn định

Sau khi sửa biến tần Danfoss lỗi Earth Fault:

• FC103 160 kW khởi động – tăng tốc không phát sinh A14,
• Dòng pha cân bằng, dòng rò về PE trong dải bình thường,
• Máy nén GEA Grasso vận hành liên tục, đáp ứng áp suất bay hơi/ngưng tụ ổn định,
• Nhà máy không còn phải xoay ca do lỗi Earth Fault bất chợt.

Tự động hóa Vĩnh Lộc – chuyên sâu trong sửa Danfoss FC103/FC302 cho máy nén lạnh GEA Grasso

Ca sửa biến tần Danfoss lỗi Earth Fault tại Kiên Hùng – Kiên Giang khẳng định: khi motor và cáp lực đạt chuẩn, hãy đặt trọng tâm vào khối đo dòng của Biến tần Danfoss FC103. Kỹ sư Vĩnh Lộc đã khôi phục đo lường, chuẩn hóa PE/mass, kiểm chứng chạy thật với máy nén GEA Grasso, đưa dây chuyền lạnh về trạng thái tin cậy. Nếu bạn đang gặp Alarm 14 – Earth Fault 9 [A14], đừng vội thay motor: Liên hệ – Đặt lịch kiểm tra – Gửi yêu cầu để được đánh giá đúng bệnh, rút ngắn thời gian dừng máy.

Hotline/Zalo: 0907972097 – 098697209

Website: tudonghoavinhloc.com

Địa chỉ: 253 Nguyễn Tri Phương, P. An Khánh, TP. Cần Thơ ( BVC00034)
