H2 Thông tin thiết bị
| Hãng | Endress+Hauser |
| Dòng thiết bị | Liquipoint T |
| Model | FTW31 / FTW32 |
| Công nghệ đo | Cảm biến báo mức điện dung |
| Ứng dụng | Đo mức hóa chất, chất lỏng dẫn điện |
| Ngành sử dụng | Bia, nước giải khát, thực phẩm, hóa chất |
| Hiện trạng | Hiển thị bình thường nhưng không đo được mức |
Liquipoint T FTW31 là dòng cảm biến báo mức điện dung được sử dụng rộng rãi trong các hệ thống CIP, bồn hóa chất và các ứng dụng cần phát hiện mức chất lỏng nhanh chóng. Thiết bị hoạt động dựa trên nguyên lý thay đổi điện dung khi môi trường tiếp xúc với đầu dò.
Ảnh 2. Cảm biến báo mức điện dung Liquipoint T FTW31 được sử dụng trong hệ thống đo mức hóa chất tại nhà máy bia.
H2 Đánh giá hiện trạng và nguyên nhân
H3 Hiện trạng khi tiếp nhận thiết bị
Theo thông tin từ nhà máy, thiết bị gặp tình trạng:
- Thiết bị vẫn lên nguồn.
- Đèn hiển thị hoạt động bình thường.
- Không ghi nhận lỗi rõ ràng từ bên ngoài.
- Chức năng phát hiện mức không còn hoạt động chính xác.
Đây là dạng sự cố dễ gây nhầm lẫn bởi phần lớn người vận hành thường cho rằng thiết bị vẫn hoạt động nếu màn hình và đèn báo còn hiển thị. Tuy nhiên trong thực tế, nhiều cảm biến báo mức điện dung có thể xuất hiện hư hỏng ở khối xử lý tín hiệu trong khi nguồn và hiển thị vẫn hoạt động bình thường.
File name:
Image Title:
Alt text:

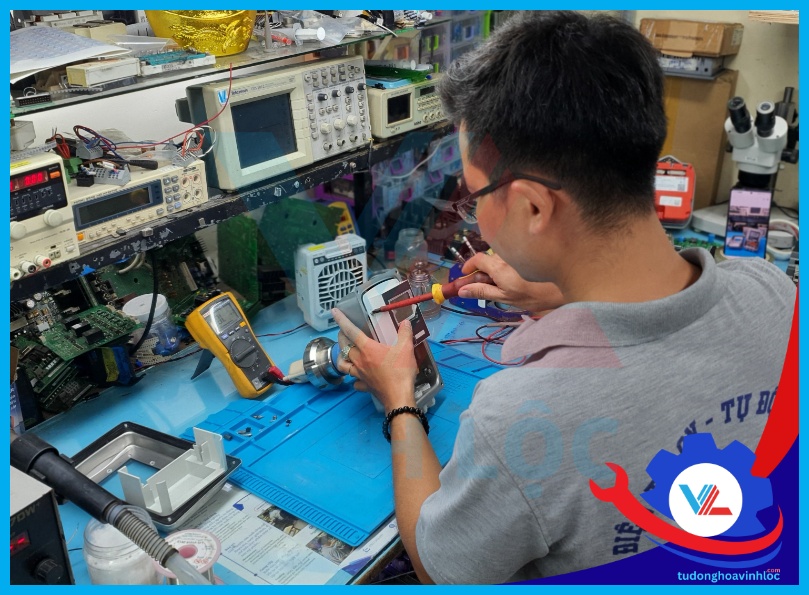

Ảnh 3. Thiết bị vẫn lên nguồn và hiển thị bình thường nhưng không thực hiện chức năng phát hiện mức.
H3 Xác định nguyên nhân hư hỏng
Loại trừ phần đầu dò cảm biến: Tiến hành sử dụng board mạch tốt để đối chiếu loại trừ. Kết quả cho thấy đầu dò cảm biến vẫn hoạt động bình thường, khả năng thay đổi điện dung vẫn được ghi nhận và không phát hiện hư hỏng cơ khí hoặc phần tiếp xúc môi trường. Điều này cho phép loại trừ khả năng hỏng đầu dò.
File name:
Image Title:
Alt text:

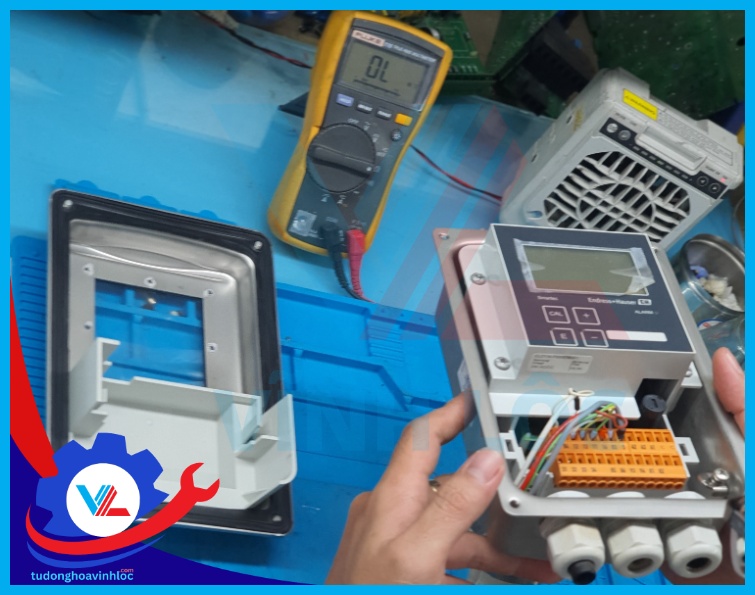

Ảnh3.1 Đầu dò được kiểm tra và đối chiếu bằng bo mạch tốt để loại trừ khả năng hư hỏng.
Kiểm tra bo xử lý tín hiệu: Sau khi khoanh vùng lỗi, kỹ thuật viên tập trung vào khối xử lý tín hiệu. Kết quả đo kiểm cho thấy một số linh kiện điện tử đã bị lão hóa sau thời gian dài vận hành. Mặc dù thiết bị vẫn khởi động được nhưng tín hiệu điện dung từ đầu dò không còn được xử lý chính xác.
File name:
Image Title:
Alt text:

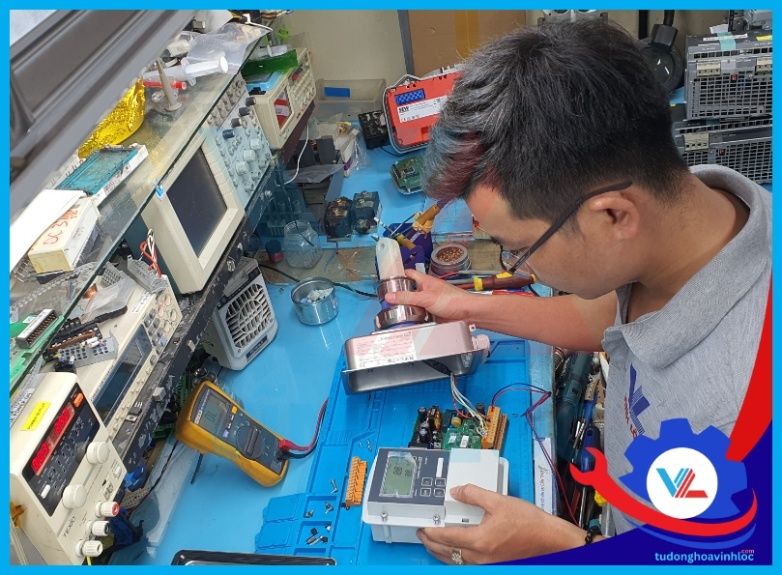

Ảnh3.2. Quá trình kiểm tra và sửa mạch so sánh tín hiệu của Liquipoint T FTW31.
Nguyên nhân cốt lõi: Linh kiện điện tử trên board xử lý tín hiệu bị lão hóa và sai lệch giá trị theo thời gian. Đặc biệt tại các nhà máy bia, thiết bị thường xuyên tiếp xúc với độ ẩm cao, hóa chất CIP, nhiệt độ thay đổi liên tục... làm tăng tốc độ lão hóa linh kiện.
👉 Hỗ trợ kỹ thuật nhanh: Nếu hệ thống đo lường tại nhà máy của bạn đang báo lỗi hoặc hoạt động chập chờn, gọi ngay Hotline/Zalo 0907 972 097 để kỹ sư Vĩnh Lộc tư vấn kiểm tra tận nơi.
H2 Giải pháp sửa chữa và kết quả
H3 Các bước sửa chữa được thực hiện
- Kiểm tra và loại trừ lỗi: Đối chiếu với boards mạch hoạt động tốt, kiểm tra khả năng đáp ứng của đầu dò và khoanh vùng khối hư hỏng.
- Xử lý main bo: Kiểm tra linh kiện trên bo xử lý tín hiệu, đo kiểm giá trị, thay thế các linh kiện sai lệch thông số và hiệu chỉnh lại tín hiệu xử lý.
- Test hoàn thiện: Kiểm tra khả năng nhận biết mức, mô phỏng các trạng thái hoạt động và đánh giá độ ổn định của tín hiệu.
H3 Kết quả sau sửa chữa
Sau khi hoàn tất quá trình sửa chữa, thiết bị nhận biết mức ổn định, tín hiệu đầu ra hoạt động bình thường. Chức năng báo mức được khôi phục hoàn toàn, đáp ứng tốt yêu cầu vận hành khắc nghiệt của nhà máy. Việc phục hồi thành công giúp nhà máy tránh được chi phí thay mới thiết bị đắt đỏ và rút ngắn tối đa thời gian xử lý sự cố.
File name:
Image Title:
Alt text:

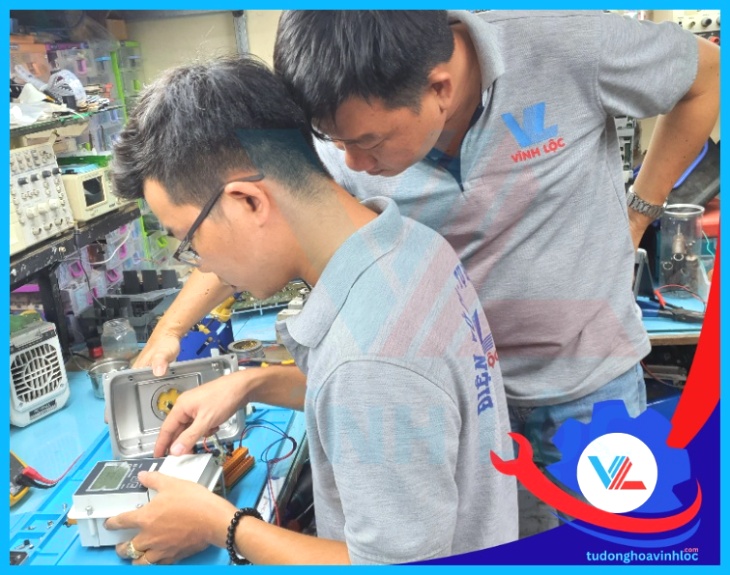

Ảnh4. Kiểm tra đóng cắt relay với dung dịch có độ dẫn điện tương đương thực tế trước khi bàn giao.
H2 Thông tin tham khảo thêm
H3 Một số lỗi thường gặp trên Liquipoint T FTW31 / FTW32
Ngoài sự cố trên, Vĩnh Lộc thường ghi nhận các tình trạng lỗi phổ biến sau:
| Hiện tượng | Nguyên nhân phổ biến |
|---|---|
| Không báo mức | Hỏng bo xử lý tín hiệu |
| Báo mức liên tục | Đầu dò bám cặn |
| Tín hiệu đóng cắt không ổn định | Linh kiện lão hóa |
| Không lên nguồn | Hỏng module nguồn |
| Sai trạng thái báo mức | Lỗi mạch xử lý điện dung |
| Báo mức chập chờn | Độ ẩm xâm nhập bo mạch |
H3 Ứng dụng của cảm biến mức Liquipoint T trong ngành bia
- Bồn hóa chất CIP.
- Bồn chứa xút và axit.
- Hệ thống vệ sinh đường ống.
- Bồn nguyên liệu sản xuất bia.
- Hệ thống nước công nghệ.
Đây là những vị trí có vai trò quan trọng trong dây chuyền sản xuất và thường yêu cầu độ tin cậy cực kỳ cao. Xem thêm các dự án sửa chữa thiết bị tự động hóa tại: tudonghoavinhloc.com
Ảnh5. Kỹ sư Vĩnh Lộc thực hiện kiểm tra và sửa chữa thiết bị đo lường công nghiệp.
