Cảm biến lưu lượng Promag 50P50 Endress Hauser
Trong hệ CIP của nhà máy bia, lưu lượng thường được dùng để tính toán định lượng hóa chất và kiểm soát chu trình rửa. Môi trường này có 3 đặc điểm khiến thiết bị đo rất dễ gặp lỗi: hơi nước nóng, hóa chất ăn mòn (NaOH) và độ ẩm cao quanh khu vực xịt rửa.
Với cảm biến lưu lượng điện từ, mọi vấn đề xảy ra đối với cuộn kích từ đều dẫn đến sai số hoặc làm hư toàn bộ thiết bị. Việc sửa cảm biến kịp thời giúp nhà máy duy trì hoạt động sản xuất.
Cảm biến lưu lượng Promag 50P50 Endress Hauser
Trong hệ CIP của nhà máy bia, lưu lượng thường được dùng để tính toán định lượng hóa chất và kiểm soát chu trình rửa. Môi trường này có 3 đặc điểm khiến thiết bị đo rất dễ gặp lỗi: hơi nước nóng, hóa chất ăn mòn (NaOH) và độ ẩm cao quanh khu vực xịt rửa.
Với cảm biến lưu lượng điện từ, mọi vấn đề xảy ra đối với cuộn kích từ đều dẫn đến sai số hoặc làm hư toàn bộ thiết bị. Việc sửa cảm biến kịp thời giúp nhà máy duy trì hoạt động sản xuất.

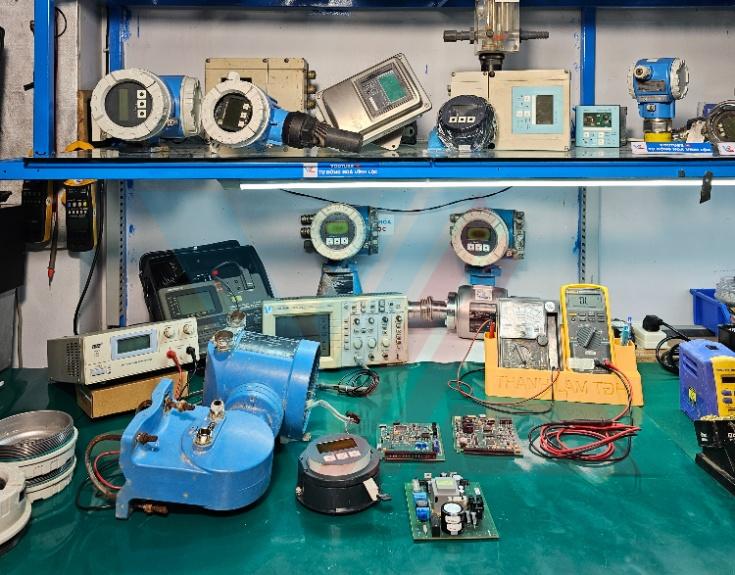

Tổng quan cảm biến lưu lượng hóa chất Promag 50P50 trong hệ CIP nhà máy bia
Đặc điểm của thiết bị PROMAG 50P50
Cảm biến lưu lượng điện từ Endress+Hauser PROMAGP 50P50 DN50 thuộc dòng Promag P chuyên dùng cho môi trường hóa chất ăn mòn. Một số đặc tính nổi bật của dòng thiết bị này:
- Công nghệ đo lưu lượng điện từ (Electromagnetic Flowmeter).
- Kích thước danh nghĩa DN50.
- Áp suất làm việc PN40.
- Lớp lót (liner) PFA chống ăn mòn hóa chất.
- Thích hợp cho môi trường chứa axit, kiềm và hóa chất CIP.
Trong nhà máy bia, thiết bị này được lắp đặt tại hệ thống CIP để đo lưu lượng dung dịch xút NaOH phục vụ quá trình vệ sinh thiết bị sản xuất. Chính vì thường xuyên tiếp xúc với hóa chất có tính ăn mòn cao nên đây cũng là nhóm thiết bị đòi hỏi công tác bảo trì và kiểm tra định kỳ nghiêm ngặt.
Đặc điểm của thiết bị PROMAG 50P50
Cảm biến lưu lượng điện từ Endress+Hauser PROMAGP 50P50 DN50 thuộc dòng Promag P chuyên dùng cho môi trường hóa chất ăn mòn. Một số đặc tính nổi bật của dòng thiết bị này:
- Công nghệ đo lưu lượng điện từ (Electromagnetic Flowmeter).
- Kích thước danh nghĩa DN50.
- Áp suất làm việc PN40.
- Lớp lót (liner) PFA chống ăn mòn hóa chất.
- Thích hợp cho môi trường chứa axit, kiềm và hóa chất CIP.
Trong nhà máy bia, thiết bị này được lắp đặt tại hệ thống CIP để đo lưu lượng dung dịch xút NaOH phục vụ quá trình vệ sinh thiết bị sản xuất. Chính vì thường xuyên tiếp xúc với hóa chất có tính ăn mòn cao nên đây cũng là nhóm thiết bị đòi hỏi công tác bảo trì và kiểm tra định kỳ nghiêm ngặt.
Hiển thị Flow = 0 và báo lỗi trên Promag 50 khi bơm vẫn chạy.
Hiện trạng và nguyên nhân hư cảm biến lưu lượng Promag
Thông tin từ nhà máy cho biết thiết bị không đo được lưu lượng, giá trị đo luôn bằng 0 dù hệ thống vẫn có dòng lưu chất đi qua. Nhận định đây không phải lỗi do cấu hình mà liên quan đến phần tử cảm biến hoặc khối xử lý tín hiệu bên trong.
Hiện trạng và nguyên nhân hư cảm biến lưu lượng Promag
Thông tin từ nhà máy cho biết thiết bị không đo được lưu lượng, giá trị đo luôn bằng 0 dù hệ thống vẫn có dòng lưu chất đi qua. Nhận định đây không phải lỗi do cấu hình mà liên quan đến phần tử cảm biến hoặc khối xử lý tín hiệu bên trong.
Xác định nguyên nhân gây lỗi Flow = 0 trên Endress Hauser Promag P DN50

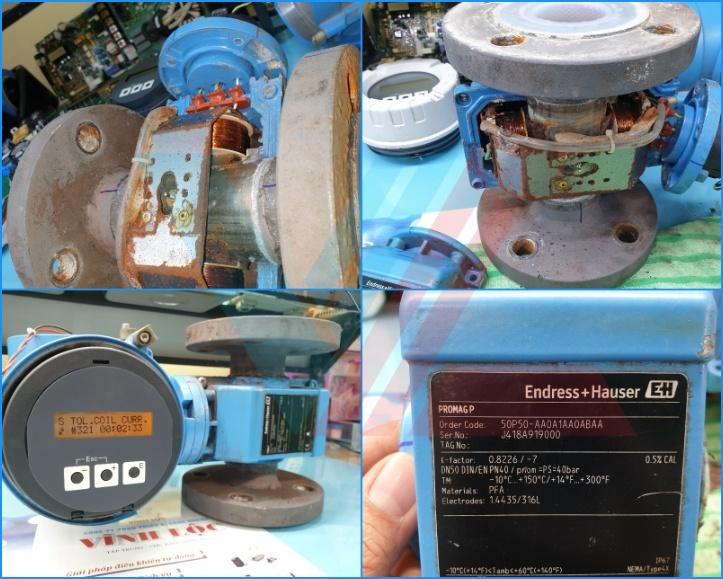

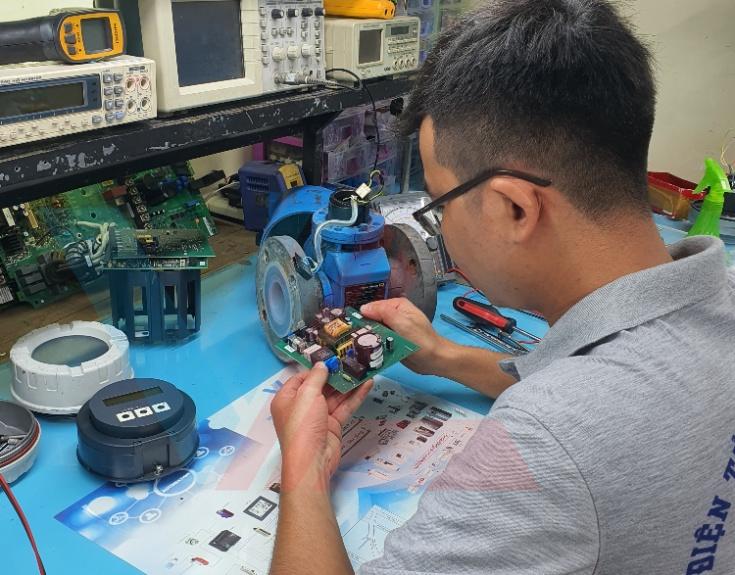

Kiểm tra khoang sensor – dấu hiệu ẩm hóa chất xâm nhập qua seal và cable gland.
Quy trình sửa cảm biến lưu lượng
Với các thiết bị làm việc trong hệ CIP, quy trình thực hiện phải đảm bảo vừa khôi phục chức năng vừa tăng khả năng chống ẩm về sau. Kỹ sư Vĩnh Lộc triển khai theo các bước:
- Tháo rã theo cụm, vệ sinh từng phần để loại bỏ hoàn toàn hơi ẩm và hóa chất.
- Đo kiểm cách điện và nội trở để xác định chính xác khối hư.
- Quấn lại cuộn kích từ, sấy khô và đổ keo cách điện chuyên dụng.
- Gia cố thêm lớp chống ẩm cho khoang sensor.
Quy trình sửa cảm biến lưu lượng
Với các thiết bị làm việc trong hệ CIP, quy trình thực hiện phải đảm bảo vừa khôi phục chức năng vừa tăng khả năng chống ẩm về sau. Kỹ sư Vĩnh Lộc triển khai theo các bước:
- Tháo rã theo cụm, vệ sinh từng phần để loại bỏ hoàn toàn hơi ẩm và hóa chất.
- Đo kiểm cách điện và nội trở để xác định chính xác khối hư.
- Quấn lại cuộn kích từ, sấy khô và đổ keo cách điện chuyên dụng.
- Gia cố thêm lớp chống ẩm cho khoang sensor.

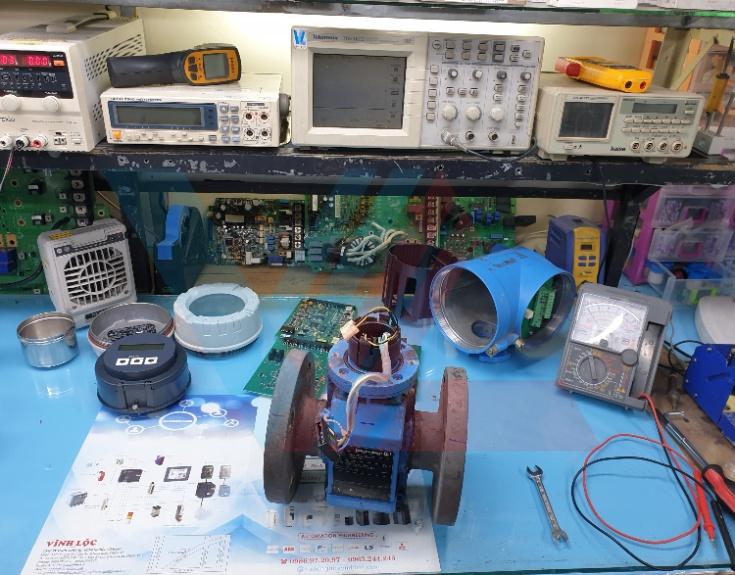

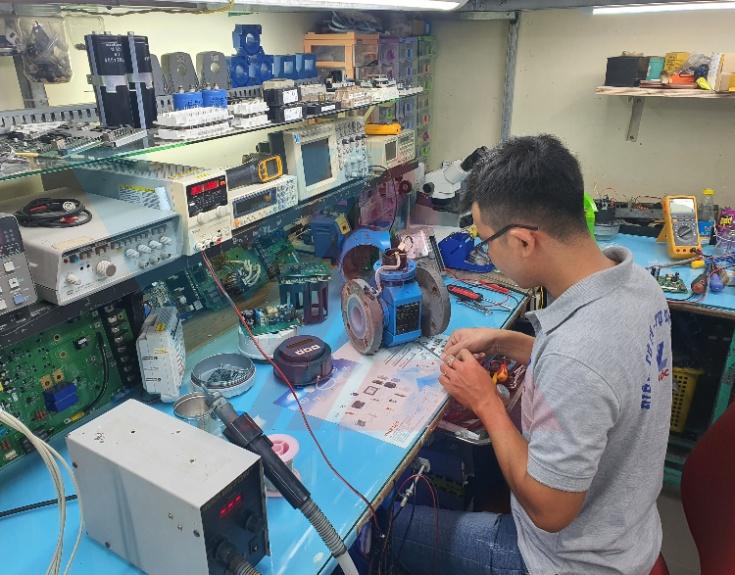

Quá trình quấn lại cuộn kích từ – sấy khô – đổ keo cách điện.
Test và hiệu chuẩn tín hiệu sau khi sửa thiết bị
Sau khi khôi phục sensor, kỹ sư thực hiện quy trình test theo đúng đặc trưng của lưu lượng kế điện từ: thiết lập lại điểm Zero, kiểm tra độ ổn định đo và xác nhận tín hiệu ngõ ra 4–20mA. Lưu lượng kế điện từ đo chất lỏng dẫn điện trong ống kín phụ thuộc vào trạng thái ổn định của hệ kích từ và điện cực. Khách hàng có thể tham khảo dịch vụ sửa thiết bị đo công nghiệp để đảm bảo độ chính xác tín hiệu sau phục hồi.
Test và hiệu chuẩn tín hiệu sau khi sửa thiết bị
Sau khi khôi phục sensor, kỹ sư thực hiện quy trình test theo đúng đặc trưng của lưu lượng kế điện từ: thiết lập lại điểm Zero, kiểm tra độ ổn định đo và xác nhận tín hiệu ngõ ra 4–20mA. Lưu lượng kế điện từ đo chất lỏng dẫn điện trong ống kín phụ thuộc vào trạng thái ổn định của hệ kích từ và điện cực. Khách hàng có thể tham khảo dịch vụ sửa thiết bị đo công nghiệp để đảm bảo độ chính xác tín hiệu sau phục hồi.

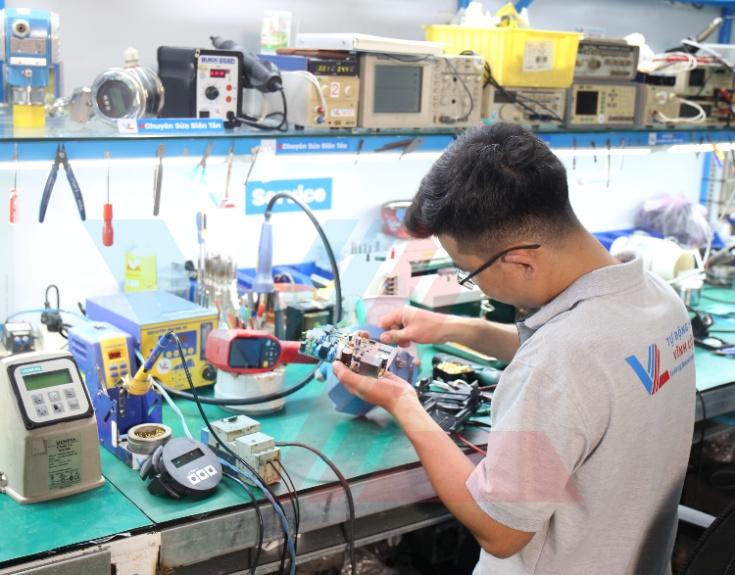

Hiệu chuẩn điểm Zero và kiểm tra Output 4–20mA.

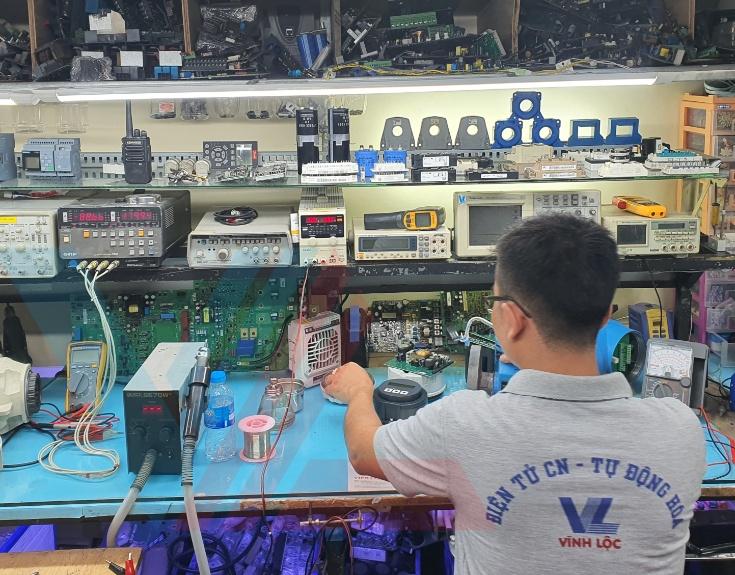

Thiết bị vận hành ổn định – lưu lượng khớp với công suất bơm.
Các lỗi thường gặp trên cảm biến lưu lượng điện từ Endress+Hauser Promag
Trong quá trình tiếp nhận thực tế, các lỗi phổ biến trên dòng thiết bị này bao gồm:
| Hiện tượng | Nguyên nhân thường gặp |
|---|
| Flow = 0 dù hệ thống vẫn có lưu lượng | Hư sensor, hư cuộn kích từ, mất tín hiệu điện cực, dây tín hiệu bị lỗi hoặc cảm biến không còn tạo được từ trường đo ổn định. |
| Giá trị đo dao động liên tục | Nhiễu điện, tiếp địa không tốt, đường ống chưa đầy lưu chất, có bọt khí trong đường ống hoặc tín hiệu điện cực không ổn định. |
| Sai số đo lớn | Điện cực bị đóng cặn, bám hóa chất, liner bị ảnh hưởng bởi môi trường ăn mòn hoặc điểm Zero chưa được hiệu chuẩn lại sau thời gian dài vận hành. |
| Mất tín hiệu 4–20mA | Hư ngõ ra analog, lỗi bo xử lý tín hiệu, đứt dây tín hiệu, nguồn cấp không ổn định hoặc sai cấu hình tín hiệu truyền về PLC. |
| Báo lỗi cảm biến | Cuộn kích từ chạm chập, suy giảm cách điện, ẩm xâm nhập vào khoang sensor hoặc lỗi kết nối giữa sensor và transmitter. |
| Mất truyền thông | Lỗi cáp truyền thông, sai địa chỉ thiết bị, nhiễu đường truyền, lỗi module giao tiếp hoặc hư bo truyền thông bên trong transmitter. |
| Thiết bị lúc đo được lúc không | Đầu nối lỏng, cable gland hở, hơi ẩm xâm nhập gián đoạn, tiếp xúc điện cực kém hoặc tín hiệu bị ảnh hưởng bởi rung động và môi trường ẩm. |
| Hiển thị lỗi sau khi vệ sinh khu vực CIP | Nước hoặc hóa chất xịt rửa xâm nhập qua seal, gland cáp hoặc nắp housing chưa kín, làm suy giảm cách điện bên trong cảm biến. |
