Sửa chữa biến tần Danfoss FC103 110kW tại nhà máy bia Sài Gòn Bến Tre

khắc phục lỗi A7 (DC Over Volt) & A49 (Speed Limit) trên hệ thống máy nén lạnh công nghiệp

10 tháng 11, 2025 bởi

CÔNG TY TNHH THIẾT BỊ CÔNG NGHIỆP VĨNH LỘC, Tự động hóa Vĩnh Lộc

Trong dự án sửa chữa biến tần Danfoss FC103 110kW tại nhà máy bia Sài Gòn Bến Tre, đội kỹ thuật Vĩnh Lộc tiếp nhận ca hỏng công suất kèm lỗi A7 – DC Over Volt và A49 – Speed Limit khi tăng tải cao trên cụm máy nén lạnh công nghiệp. Đáng chú ý, trong cùng tủ đã có 3 biến tần FC103 hỏng liên tiếp với hiện tượng tương tự, cho thấy nguy cơ từ khâu chọn công suất, cài đặt hãm và bảo vệ DC Bus. Bài viết ghi lại hiện trạng, phân tích nguyên nhân gốc rễ, quy trình sửa chữa tiêu chuẩn và các khuyến nghị tối ưu để vận hành ổn định hệ thống lạnh công nghiệp.

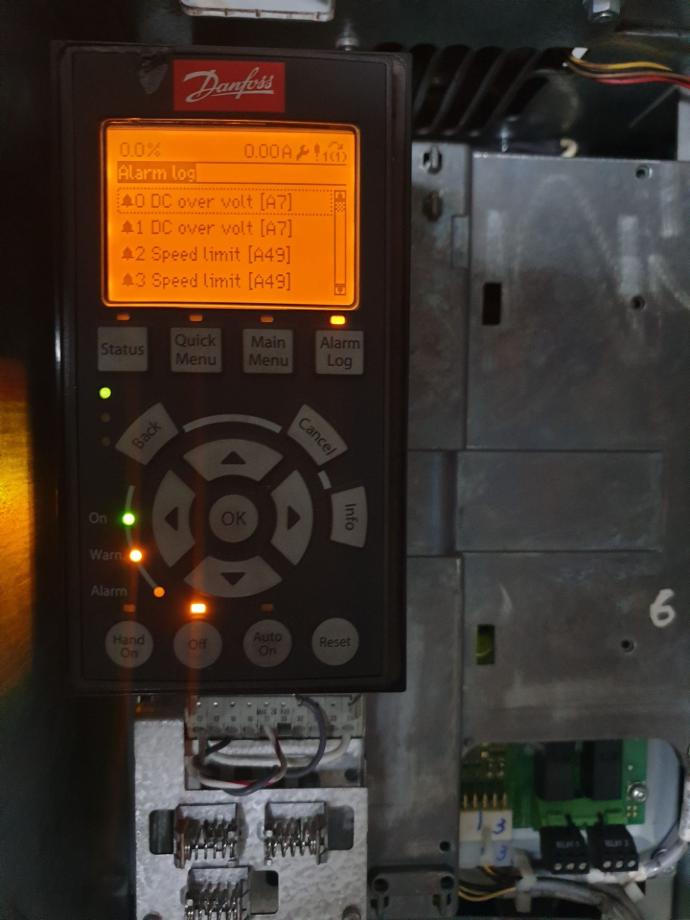

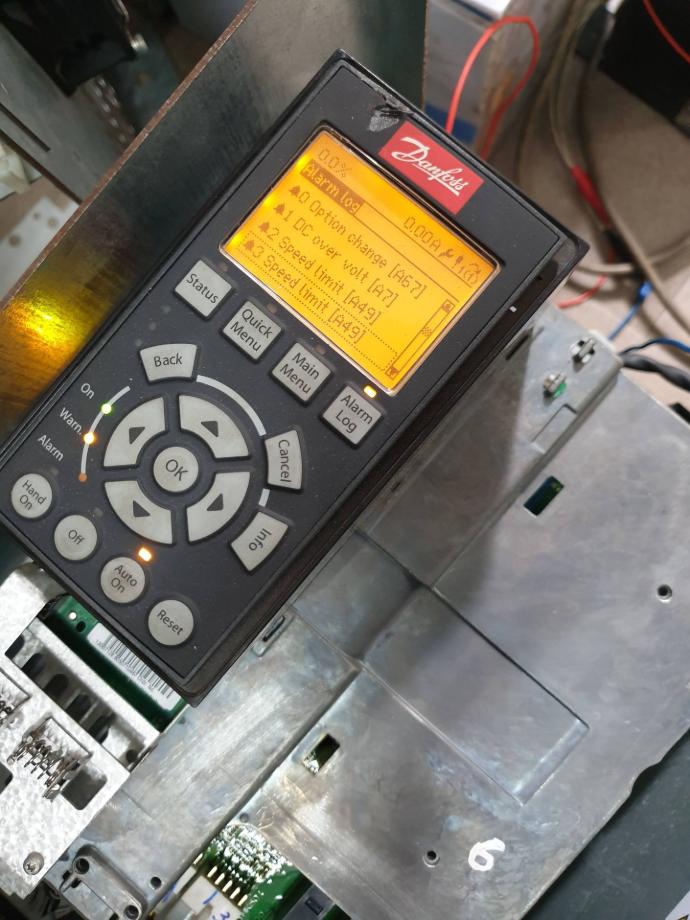

Màn hình biến tần hiển thị lỗi DC Over Voltage A7 khi tải cao

Thông tin thiết bị & tình trạng ban đầu

Dòng: Danfoss FC103 (chuyên HVAC/nước)
Công suất: 110 kW
Ứng dụng: Máy nén lạnh cho hệ thống điều hòa công nghiệp
Hiện tượng:
- Báo A7 – DC Over Volt khi hãm/tăng tải
- Báo A49 – Speed Limit khi yêu cầu tốc độ cao
- Hỏng khối công suất, không thể vận hành
Ghi nhận: trong cùng tủ hệ thống có 3 FC103 đã hỏng với lỗi tương tự trước đó.

Phân tích nguyên nhân & đánh giá ban đầu

Góc nhìn kỹ thuật về lỗi A7 & A49

A7 – DC Over Volt: thường do hãm gấp khi tải nặng, không có/thiếu điện trở hãm, hoặc năng lượng hồi về DC Bus làm điện áp DC tăng vọt.
A49 – Speed Limit: giới hạn tốc độ do ràng buộc dòng, mô-men, thời gian tăng tốc (ramp-up), hoặc chiến lược bảo vệ của biến tần để tránh quá tải.

Nguyên nhân tại hiện trường

Chọn công suất sát tải, không có hệ số dự phòng cho máy nén → dòng đỉnh & năng lượng hãm lớn.
Thiếu/thừa cấu phần bảo vệ DC Bus (điện trở hãm, mạch xả, cài đặt braking) và cấu hình ramp chưa tối ưu.
Điều kiện lắp đặt (nhiệt, thông gió, đấu nối, tiếp địa) có thể chưa đạt chuẩn HVAC.

Khuyến nghị trọng yếu: Với máy nén lạnh, nên chọn biến tần dư 20–30% so với tải danh định; đồng thời cấu hình braking và ramp phù hợp để hạn chế A7, A49.

Quy trình sửa chữa tại Vĩnh Lộc (chuẩn hóa)

Ghi nhận lịch sử vận hành: tải thực tế, thời điểm xuất hiện lỗi, điều kiện môi trường, nhật ký lỗi.
Tháo rã & vệ sinh toàn diện: làm sạch bụi – dầu – ẩm; kiểm tra vết cháy, oxy hóa, đứt mạch.

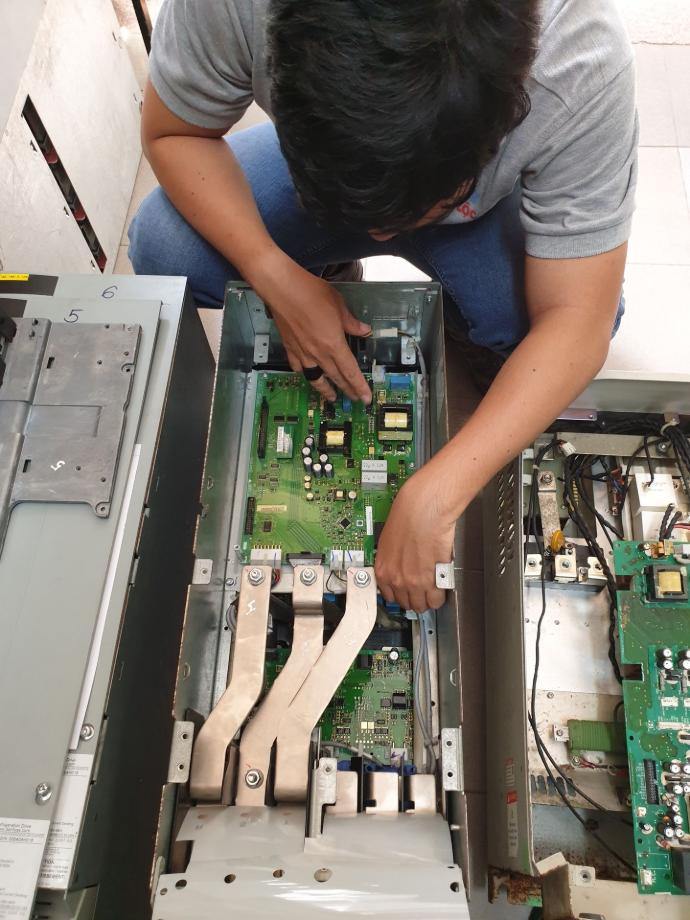

Hình ảnh kỹ thuật viên đang tiến hành xử lý phần công suất

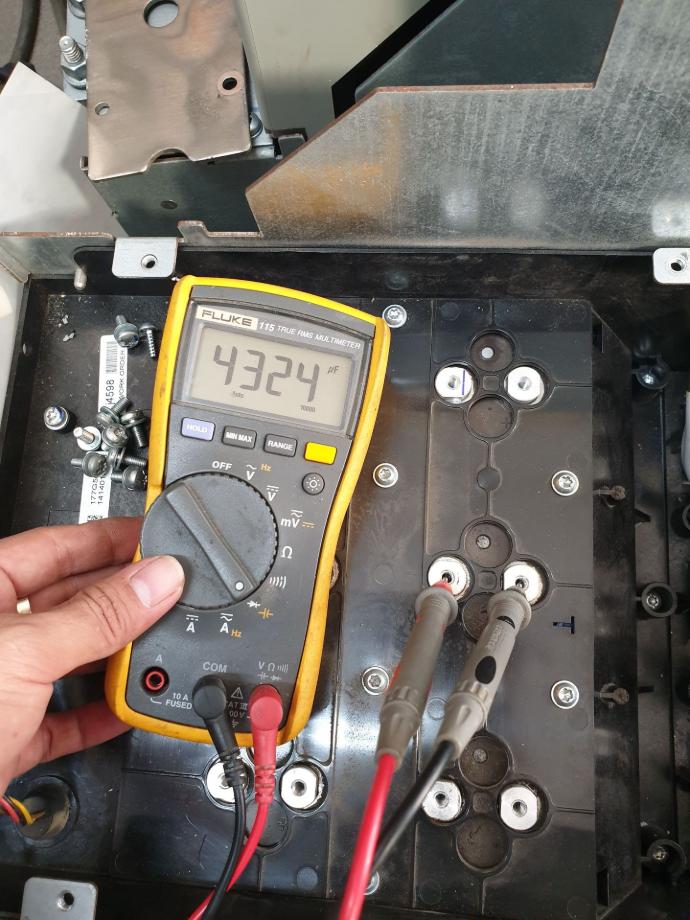

Đo kiểm nguồn & DC Bus: kiểm tra tụ DC, mạch nạp/xả, driver công suất.
Test xung IGBT/driver: xác định phạm vi hỏng công suất – driver – mạch điều khiển.
Thay mới khối công suất: tra keo tản nhiệt đúng chuẩn, phủ keo bảo vệ khu vực nhạy ẩm.

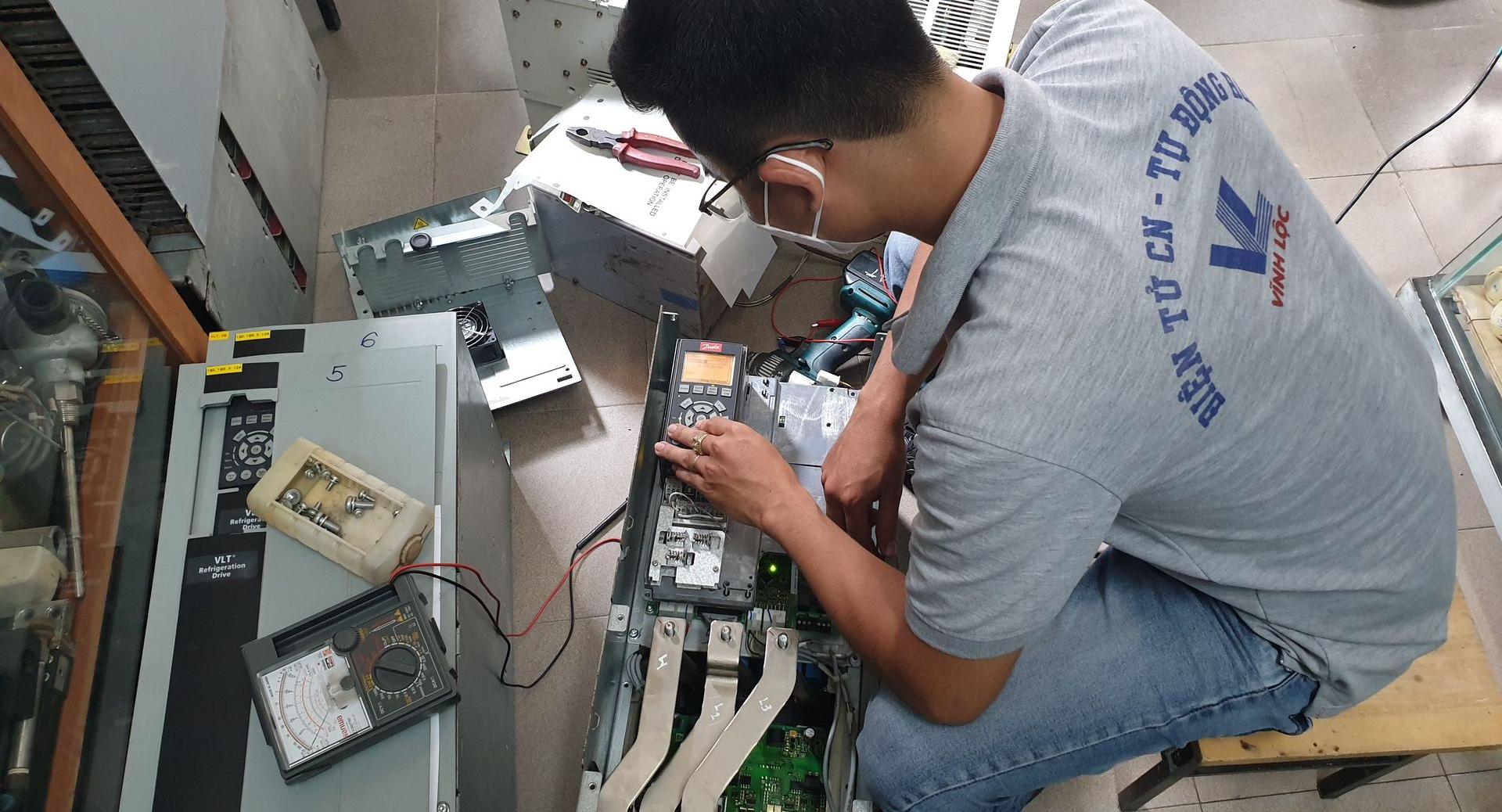

Test tải thực tế tại hiện trường giúp xác nhận hiệu quả sửa chữa

Cấu hình & tối ưu tham số:
- Ramp-up/ramp-down, giới hạn dòng/mô-men.
- Kích hoạt/hiệu chỉnh điện trở hãm (nếu có) và ngưỡng bảo vệ DC Bus.
- Chiến lược Speed Limit để tránh vượt ngưỡng cơ khí/lạnh.
Kiểm thử 3 bước: không tải → tải giả → tải thực; ghi log dòng, điện áp DC, nhiệt, sự kiện lỗi. (Ảnh 6)

Kết quả đạt được

Hoàn thành sửa chữa & lắp đặt trong ~1 tuần.
FC103 vận hành ổn định, không còn phát sinh A7/A49 trong các kịch bản tải yêu cầu.
Khách hàng đánh giá cao quy trình làm việc rõ ràng và khả năng phân tích nguyên nhân sâu.

Bảng tóm tắt hiện tượng – nguyên nhân – xử lý

Hạng mục	Hiện tượng	Nguyên nhân khả dĩ	Hướng xử lý/khuyến nghị
A7 – DC Over Volt	Vọt áp DC khi hãm/tăng tải	Thiếu điện trở hãm, hãm gấp, tải quán tính lớn	Bổ sung/kiểm tra điện trở hãm, chỉnh ramp-down, tối ưu giới hạn năng lượng hồi
A49 – Speed Limit	Không đạt tốc độ yêu cầu	Ràng buộc dòng/mô-men, tham số ramp chưa tối ưu	Tối ưu ramp-up, giới hạn dòng; rà matching tải–biến tần
Hỏng công suất	Không chạy được	Quá áp DC kéo dài, xung bất thường	Thay khối công suất, kiểm chuẩn driver, kiểm tra DC Bus

Khuyến nghị vận hành & nâng cao độ bền

Thiết kế chọn công suất có dự phòng 20–30% cho máy nén lạnh.
Trang bị điện trở hãm & cấu hình braking thích hợp với chu kỳ hãm.
Tối ưu ramp & giới hạn dòng/mô-men, phù hợp đặc tính cơ tải.
Đảm bảo thông gió – nhiệt độ tủ; định kỳ vệ sinh, siết cos, kiểm tra tụ DC & quạt.
Sao lưu tham số sau khi cài đặt; gắn nhãn phiên bản cấu hình để khôi phục nhanh khi cần.

Năng lực từ Vĩnh Lộc

Chuyên sửa chữa biến tần công suất lớn: Danfoss FC103, FC102, FC302, FC202…
Kho linh kiện/bo thay thế đồng bộ, rút ngắn thời gian dừng máy.
Kinh nghiệm đa ngành: Sabeco, Pepsi, Vinamilk, Minh Phú…

TỰ ĐỘNG HÓA VĨNH LỘC

Địa chỉ: 253 Nguyễn Tri Phương, P. Tân An, Q. Ninh Kiều, TP. Cần Thơ

Website: tudonghoavinhloc.com

Email: admin@tudonghoavinhloc.com

Hotline/Zalo: 0907 972 097 – 0986 972 097

Kết luận

Case Danfoss FC103 110kW tại nhà máy bia Sài Gòn Bến Tre cho thấy: chọn công suất có dự phòng, bố trí hãm & bảo vệ DC Bus, và tối ưu tham số ramp/giới hạn là ba trụ cột giúp hệ lạnh công nghiệp vận hành bền vững, tránh tái diễn A7/A49 và sự cố hỏng công suất.
