Bối cảnh hệ thống và thiết bị liên quan
Biến tần Danfoss FC103 Refrigeration Drive công suất 160kW được sử dụng để điều khiển máy nén lạnh GEA Grasso trong nhà máy chế biến thủy sản Kiên Hùng (Kiên Giang).
Đây là dạng tải:
- Công suất lớn
- Làm việc liên tục
- Ảnh hưởng trực tiếp đến toàn bộ dây chuyền đông lạnh
Khi Alarm 14 xuất hiện nhưng motor lại “vô tội”
- Biến tần báo Alarm 14 – Earth Fault 9 [A14]
- Không thể đưa máy nén vào vận hành
- Nhà máy đã:
- Kiểm tra cách điện motor
- Thử đổi sang biến tần khác → hệ thống chạy bình thường
Điểm này rất quan trọng: khi đổi biến tần mà máy nén chạy ổn định, có thể loại trừ gần như hoàn toàn lỗi motor và cáp tải.

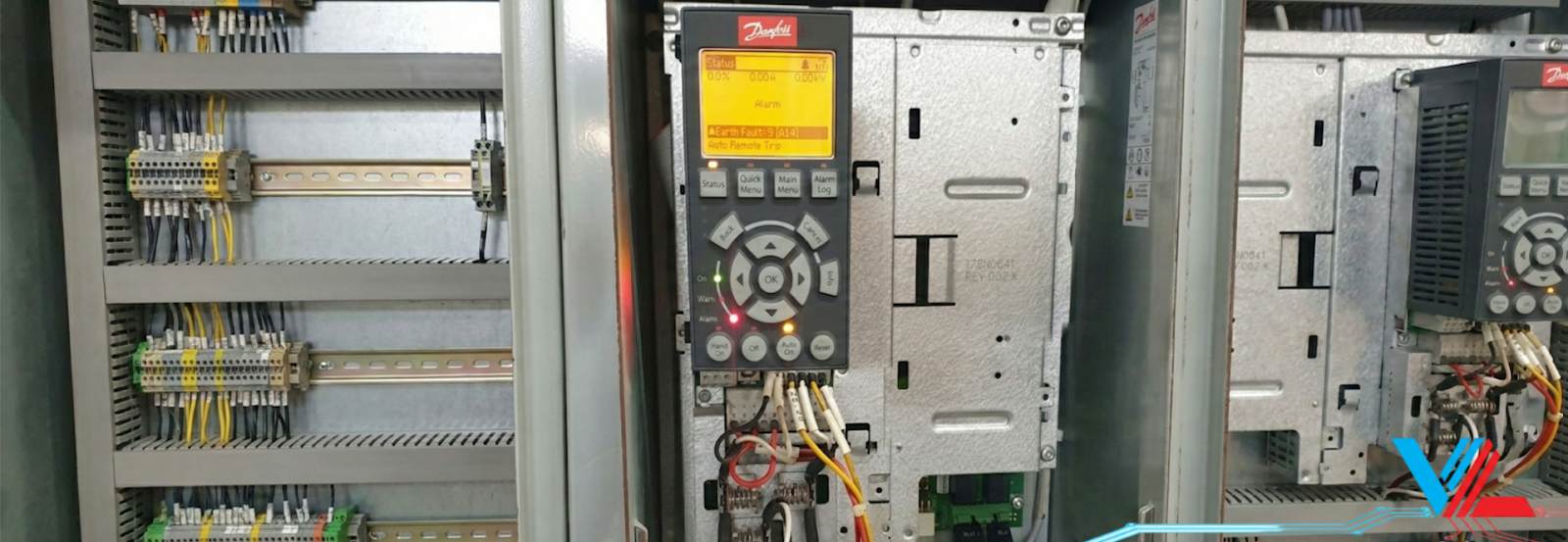

Biến tần Danfoss FC103 báo lỗi Alarm 14 – Earth Fault 9 ngay khi chuẩn bị vào tải.
Nhận định kỹ sư: lỗi chạm đất “ảo” do đo dòng sai
Qua kiểm tra thực tế và so sánh với các ca tương tự:
- Môi trường lắp đặt rất tốt (tủ điện trong phòng máy lạnh, sạch, khô)
- Không có dấu hiệu ẩm, ăn mòn hay suy giảm cách điện
- Lỗi xuất hiện do chức năng đo dòng điện bên trong biến tần bị sai lệch
Khi mạch đo dòng hoạt động không chính xác:
- Biến tần hiểu nhầm dòng rò
- Kích hoạt bảo vệ Earth Fault dù thực tế không có chạm đất thật
Đây là dạng lỗi khó phát hiện nếu chỉ đo cách điện bên ngoài.
Trình tự sửa chữa để xử lý đúng bản chất lỗi
Quy trình sửa chữa được triển khai theo từng lớp kiểm soát:
- Cấp điện riêng cho board điều khiển, trích xuất lịch sử lỗi
- Tháo rã toàn bộ biến tần, ghi nhận hiện trạng chi tiết
- Cách ly khu vực linh kiện liên quan đến mạch đo dòng
- Vệ sinh board mạch sạch sẽ
- Cấp điện test từng khối mạch riêng biệt
- Khôi phục các hư hỏng phát hiện
- Thay thế linh kiện cần thiết, hàn và tra keo tản nhiệt
- Phủ keo bảo vệ mạch
- Test sơ bộ → lắp ráp → test không tải → test có tải
- Kiểm tra và giữ nguyên chương trình cài đặt

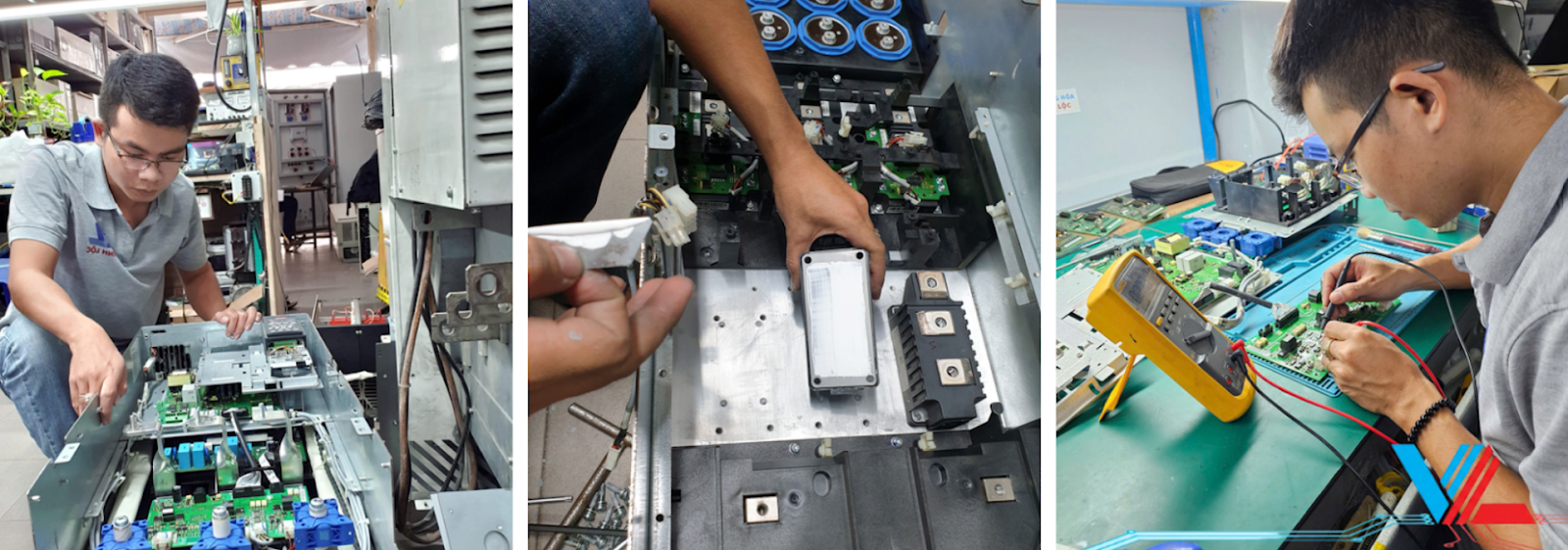

Biến tần được tháo rã hoàn toàn để kiểm tra từng khối mạch.
Test tải là bước quyết định để khẳng định đã xử lý đúng
Sau khi hoàn tất sửa chữa:
- Test chạy không tải: không phát sinh Alarm
- Test chạy có tải thực tế: máy nén vận hành ổn định
- Biến tần đạt 100% công suất tải theo yêu cầu

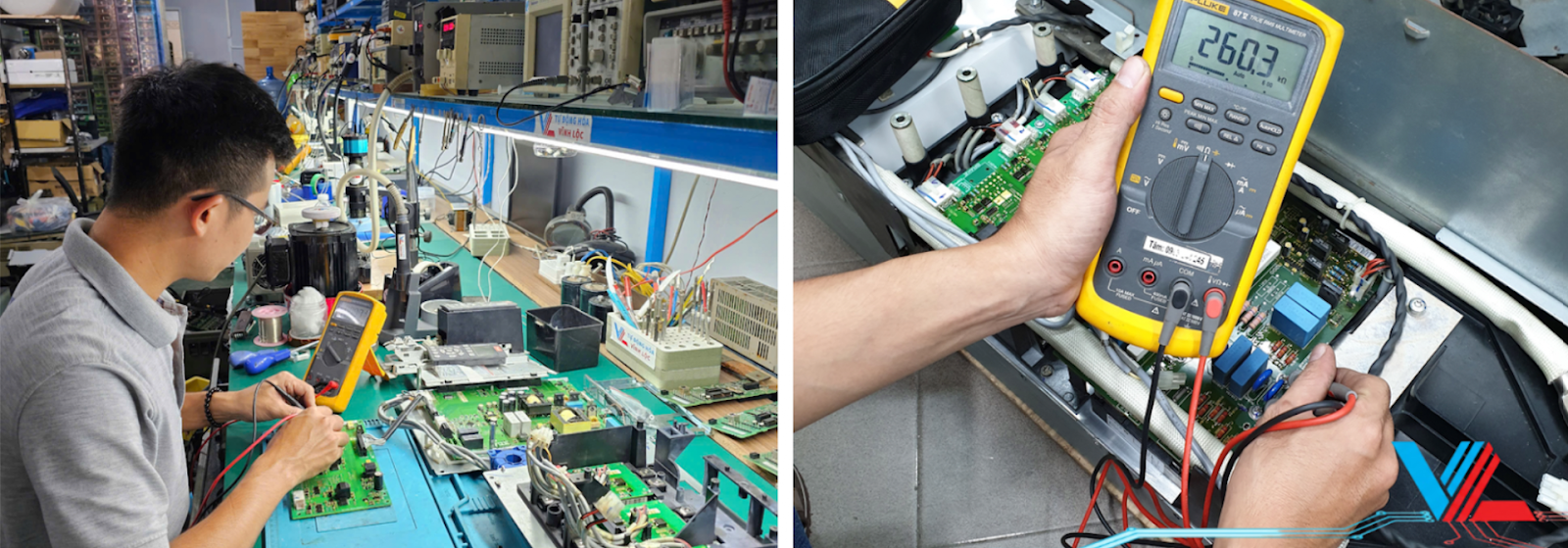

Kiểm tra hoạt động cơ bản trước khi đưa vào tải.

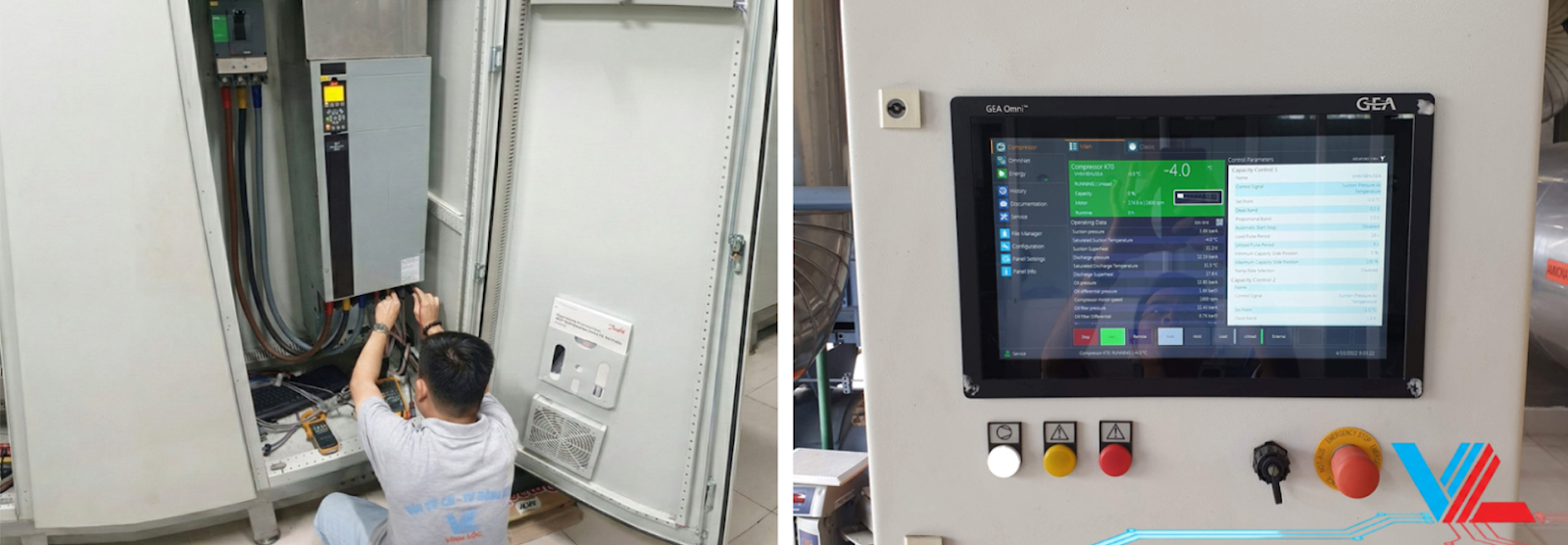

Test tải thực tế với máy nén lạnh sau khi khắc phục lỗi Earth Fault.
Đánh giá mức độ ảnh hưởng và bài học kỹ thuật
Mức độ nghiêm trọng
- Ngưng 1 băng chuyền
- Ảnh hưởng trực tiếp đến năng suất cấp đông
Bài học rút ra
- Alarm Earth Fault không phải lúc nào cũng do motor
- Đổi biến tần để đối chứng là bước rất giá trị
- Với dòng refrigeration drive, cần kiểm tra mạch đo dòng trước khi kết luận
Góc nhìn kỹ sư sau nhiều ca tương tự
Trong các hệ thống máy nén lạnh:
- Lỗi do chất lượng linh kiện vẫn có thể xảy ra dù môi trường tốt
- Chẩn đoán sai nguyên nhân sẽ kéo dài downtime không cần thiết
- Việc test tải đầy đủ là cách duy nhất để khẳng định sửa đúng gốc
