Sửa biến tần Danfoss FC103 160kW báo Alarm 14 Earth Fault trên máy nén lạnh GEA

Khi biến tần Danfoss FC103 hiển thị Alarm 14 xuất hiện nhưng motor vẫn bình thường

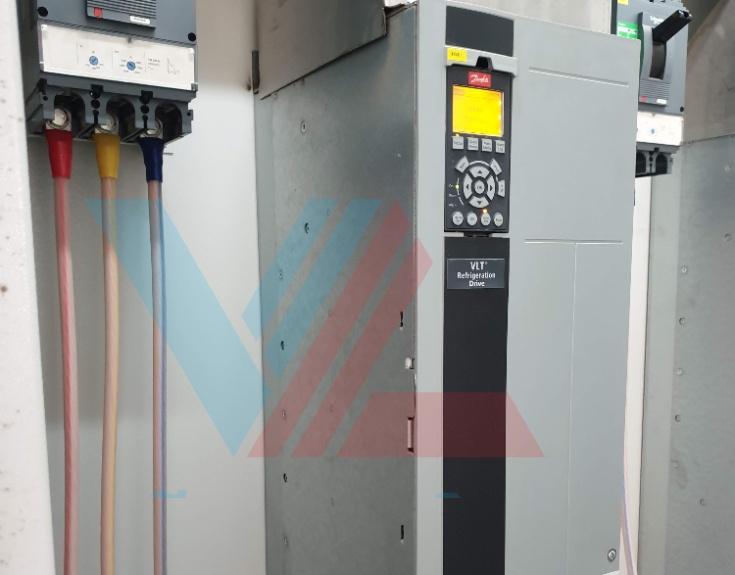

Biến tần Danfoss FC103 được sử dụng để điều khiển máy nén lạnh GEA trong hệ thống lạnh của nhà máy chế biến thủy sản.

Trong quá trình vận hành, thiết bị liên tục báo:

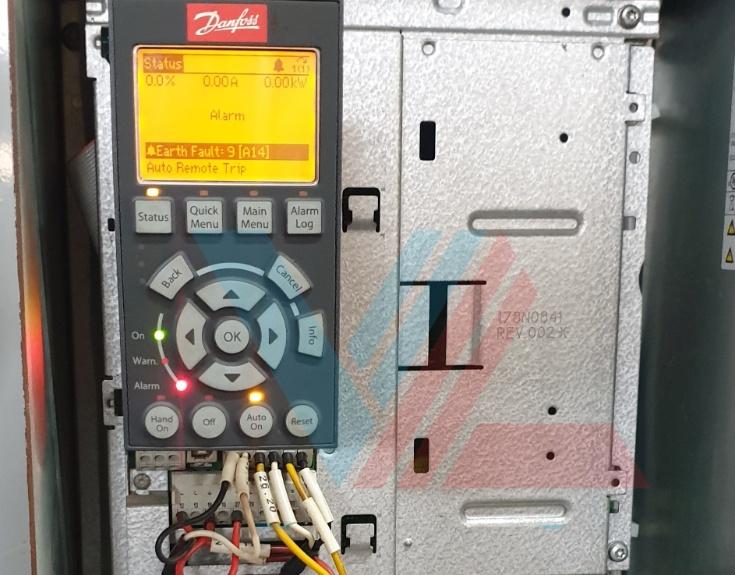

Alarm 14 – Earth Fault 9 [A14]

Lỗi xuất hiện khiến hệ thống phải dừng máy.

Nhà máy đã thực hiện nhiều bước kiểm tra trước khi gửi thiết bị đến Vĩnh Lộc:

• Kiểm tra motor.
• Kiểm tra cáp động lực.
• Kiểm tra cách điện tải.
• Thay thử bằng biến tần khác cùng công suất.

Khi thay bằng biến tần khác, máy nén hoạt động bình thường.

Điều này cho thấy nguyên nhân nằm bên trong biến tần.

Thông tin của biến tần

FC103 là dòng biến tần chuyên dụng cho ngành lạnh công nghiệp. Thiết bị thường được sử dụng trên các hệ thống lạnh NH3, Glycol và các cụm máy nén lạnh công suất lớn trong ngành thủy sản và thực phẩm.

Hiện trạng khi tiếp nhận biến tần Danfoss

Quá trình kiểm tra ban đầu ghi nhận:

• Biến tần lên nguồn bình thường.
• Không có dấu hiệu cháy nổ.
• Không phát hiện hư hỏng cơ khí.
• Alarm 14 xuất hiện liên tục.
• Nhà máy phải dừng một cụm máy.

Điểm đáng chú ý là môi trường lắp đặt rất tốt.

Biến tần được đặt trong phòng máy lạnh, nhiệt độ ổn định và ít bụi bẩn.

Điều này giúp loại trừ nhiều nguyên nhân thường gặp liên quan đến môi trường.

Quá trình tìm lỗi​

Khi gặp biến tần báo lỗi Alarm 14, phần lớn kỹ thuật viên sẽ nghĩ đến:

• Motor chạm vỏ.

• Cáp động lực chạm.

Tuy nhiên các khả năng trên đã được nhà máy kiểm tra và loại trừ trước đó.

Kiểm tra lịch sử lỗi - Lỗi Alarm 14

Biến tần được cấp nguồn riêng để truy xuất lịch sử vận hành.

Ghi nhận lỗi cho thấy Alarm 14 xuất hiện nhiều lần.

Kiểm tra từng khối chức năng

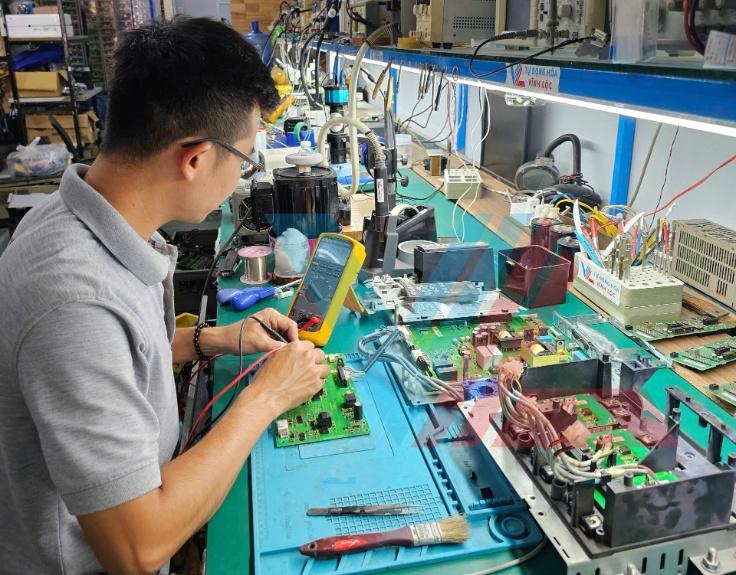

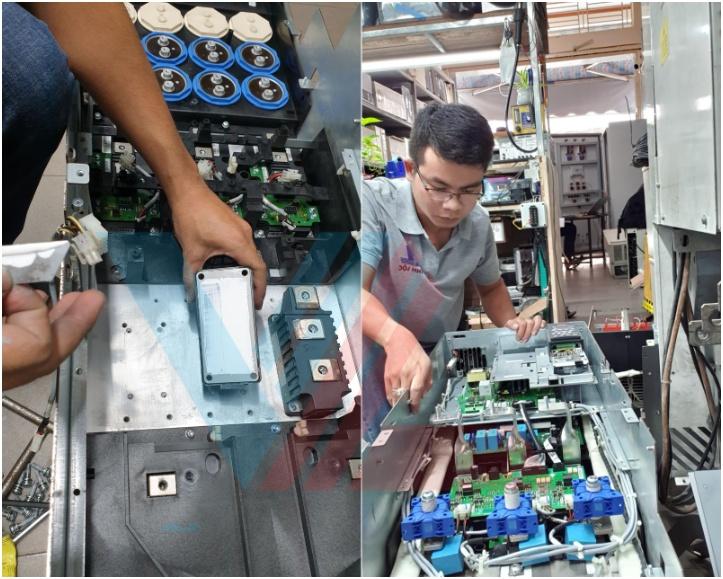

Sau khi tháo rã thiết bị, từng khối mạch được kiểm tra.

• Board điều khiển hoạt động bình thường.
• Khối công suất hoạt động ổn định.
• Mạch nguồn không có bất thường.

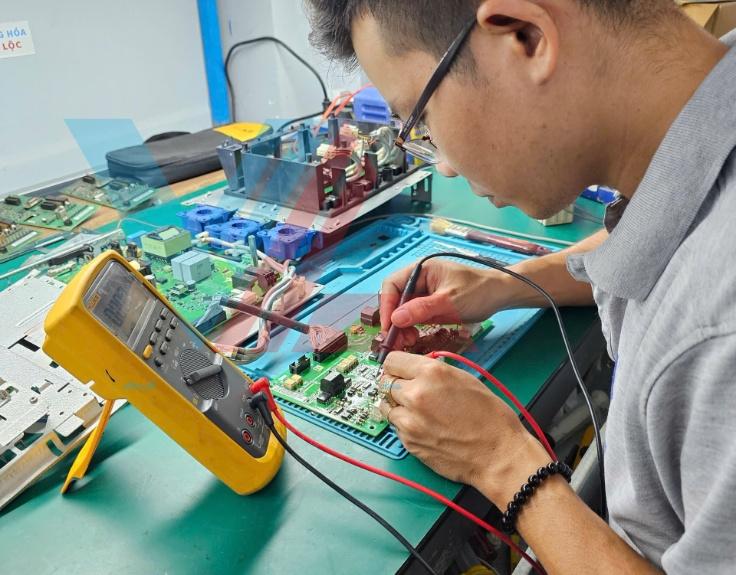

Tuy nhiên khối đo lường dòng điện sai lệch giá trị.

Xác định nguyên nhân

Quá trình đo kiểm chuyên sâu xác định chức năng đo dòng điện bên trong biến tần hoạt động không chính xác.

Khi tín hiệu dòng điện bị sai lệch, hệ thống bảo vệ của biến tần nhận diện nhầm thành hiện tượng chạm đất và phát sinh Alarm 14.

Đây là dạng lỗi khó phát hiện vì triệu chứng bên ngoài rất giống lỗi động lực.

Danfoss FC103 sau khi xử lý lỗi chạm đất

Sau 2 ngày xử lý:

• Alarm 14 không còn xuất hiện.
• Biến tần vận hành ổn định.

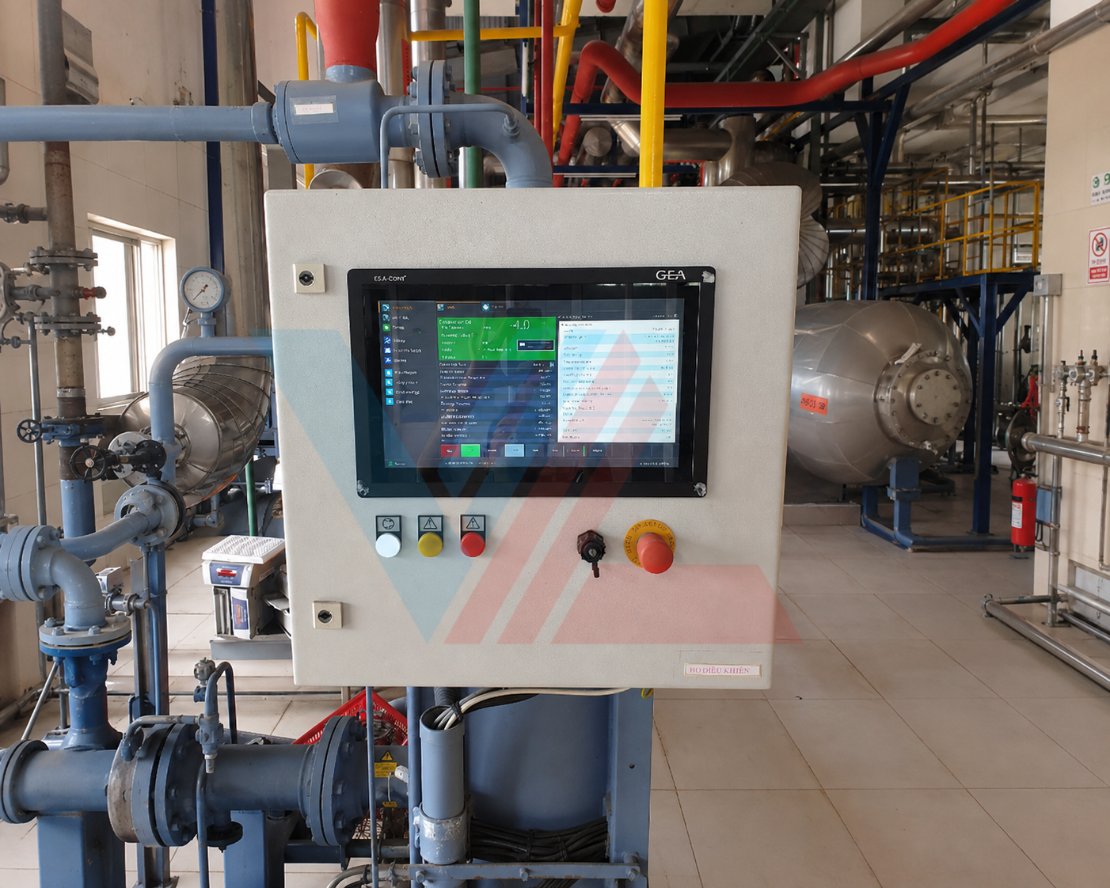

• Máy nén lạnh GEA hoạt động bình thường.
• Hệ thống đạt tải 100% công suất.
• Nhà máy đưa dây chuyền trở lại sản xuất.

Sự cố được xử lý mà không cần thay mới biến tần.
