Sửa biến tần Danfoss FC103 160kW báo Alarm14 trên máy nén lạnh Grasso dây chuyền cấp đông JBT

Lỗi Alarm 14 khiến hệ thống lạnh phải dừng hoạt động

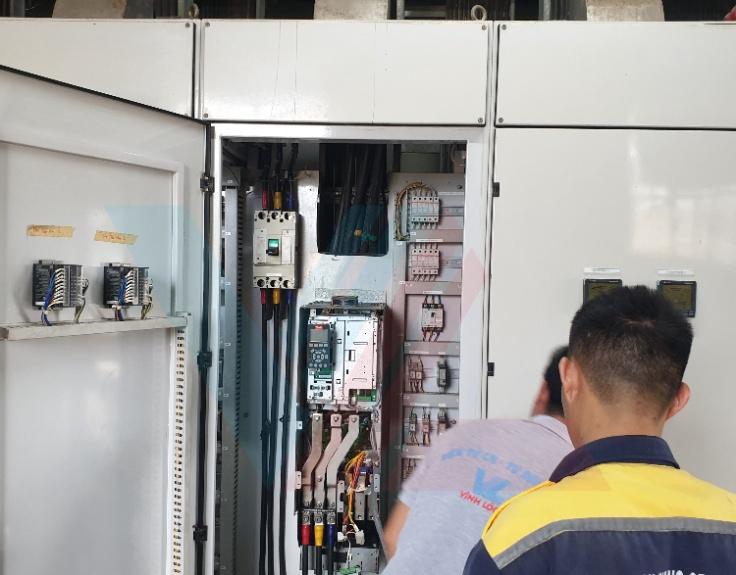

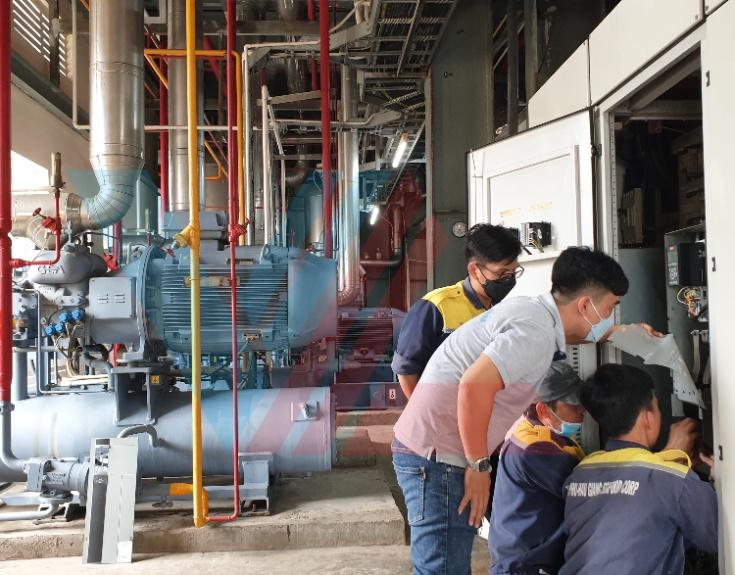

Biến tần Danfoss FC103 được sử dụng để điều khiển máy nén lạnh Grasso phục vụ dây chuyền cấp đông JBT.

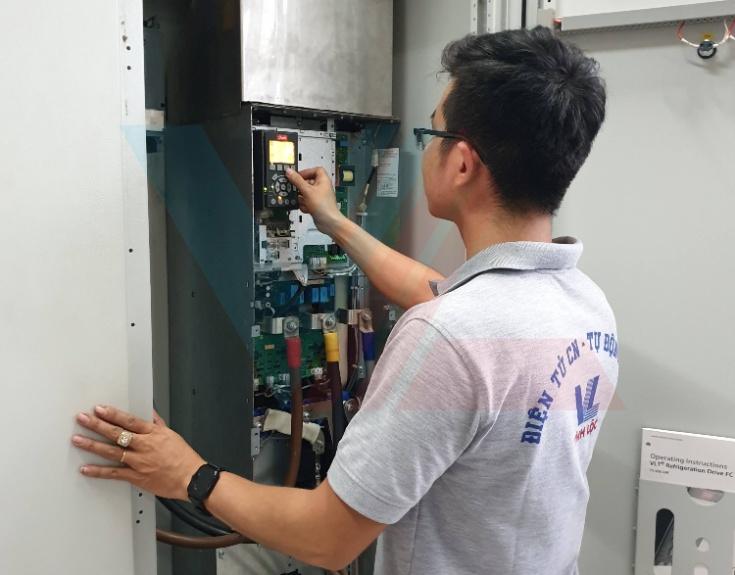

Trong quá trình vận hành, thiết bị liên tục báo:

Alarm 14 – Earth Fault

Sự cố khiến hệ thống không thể vận hành.

Thông tin từ nhà máy:

• Alarm 14 xuất hiện liên tục.
• Máy nén lạnh không thể hoạt động.
• Dây chuyền cấp đông bị ảnh hưởng.
• Tủ điện vận hành ở nhiệt độ cao.
• Hệ thống phải dừng để kiểm tra.

Biến tần Danfoss VLT Refrigeration Drive FC 103

FC103 là dòng biến tần chuyên dụng cho hệ thống lạnh công nghiệp. Thiết bị được sử dụng phổ biến trên các cụm máy nén lạnh Grasso, Mycom.

Hiện trạng khi tiếp nhận biến tần

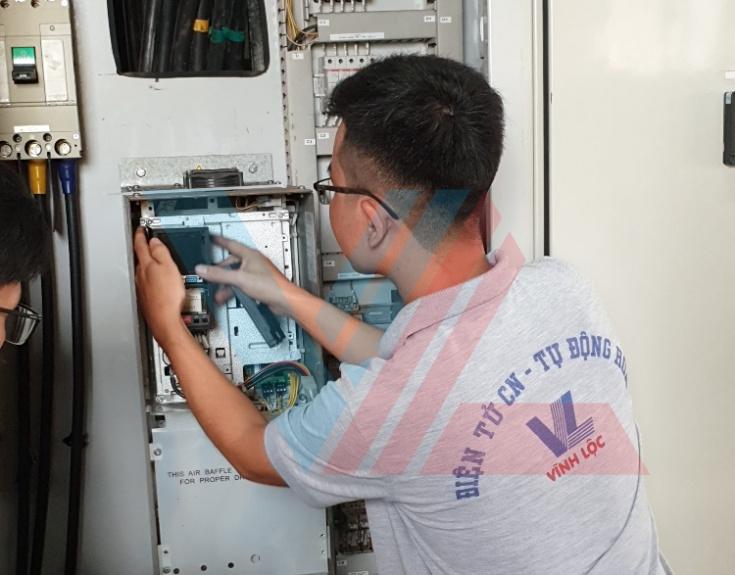

Sau khi tiếp nhận thiết bị, nhóm kỹ thuật tiến hành kiểm tra tổng thể.

Các dấu hiệu ghi nhận:

• Alarm 14 xuất hiện liên tục.
• Không thể vận hành tải.
• Không ghi nhận dấu hiệu cháy nổ bên ngoài.

Điểm đáng chú ý là khu vực tủ điện có hiện tượng nhiệt độ vận hành cao hơn bình thường.

Đây là yếu tố có thể ảnh hưởng đến tuổi thọ của các linh kiện công suất bên trong biến tần.

Khảo sát và đánh giá biến tần

Alarm 14 có phải luôn do tải?

Khi gặp Alarm 14, nhiều kỹ thuật viên thường tập trung kiểm tra:

• Motor.
• Cáp động lực.
• Cách điện tải.
• Hệ thống tiếp địa.

Tuy nhiên thực tế cho thấy không phải trường hợp nào Alarm 14 cũng xuất phát từ bên ngoài biến tần.

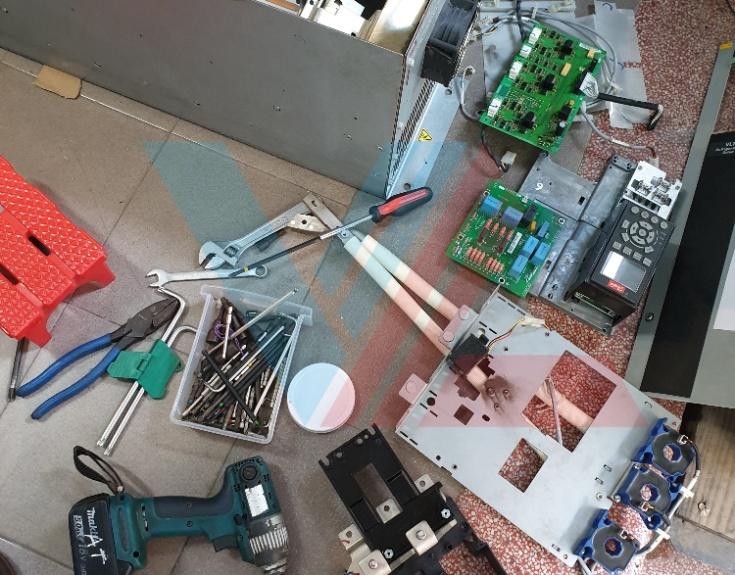

Kiểm tra từng khối chức năng

Thiết bị được đo kiểm theo từng khối:

• Khối nguồn.
• Board điều khiển.
• Mạch đo dòng điện.

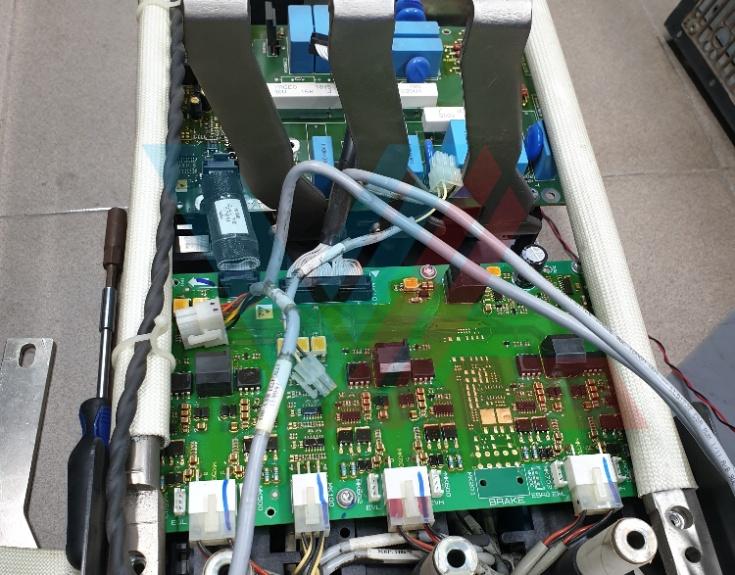

• Khối công suất.

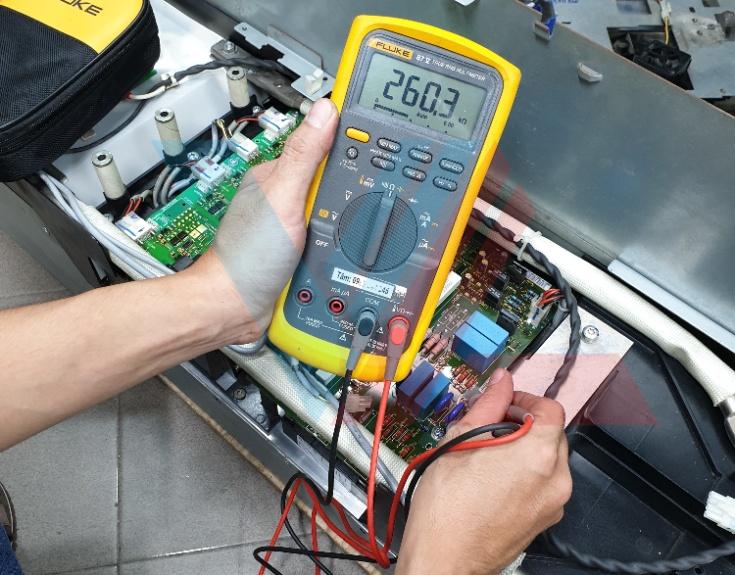

Kết quả đo kiểm cho thấy tín hiệu phản hồi từ khối công suất xuất hiện sai lệch bất thường.

Nguyên nhân gây Alarm 14

Sau quá trình đo kiểm và loại trừ từng khối chức năng, nguyên nhân được xác định là:

Hỏng khối công suất bên trong biến tần Danfoss FC103.

Khi khối công suất hoạt động không chính xác, tín hiệu phản hồi bị sai lệch và hệ thống bảo vệ nhận diện thành lỗi chạm đất.

Đây là dạng lỗi thường gặp trên các biến tần FC103 công suất lớn vận hành liên tục trong hệ thống lạnh.

Kết quả sau sửa chữa

Sau 2 ngày xử lý:

• Alarm 14 không còn xuất hiện.
• Biến tần vận hành ổn định.
• Máy nén lạnh Grasso hoạt động bình thường.
• Dây chuyền cấp đông JBT trở lại sản xuất.
• Hệ thống đạt tải vận hành thực tế.

Vì sao lỗi này thường gặp trên dòng Danfoss FC103?

Qua nhiều trường hợp thực tế, Alarm 14 là một trong những lỗi thường gặp trên dòng FC103.

Nguyên nhân thường liên quan đến:

• Linh kiện công suất suy giảm.
• Nhiệt độ tủ điện cao.
• Thiết bị vận hành liên tục nhiều năm.
• Sự sai lệch tín hiệu đo dòng điện.

Việc phát hiện đúng nguyên nhân giúp tránh thay thế nhầm motor hoặc cáp động lực.
