Biến tần Danfoss FC103 trong hệ thống làm lạnh Glycol
Biến tần Danfoss FC103 trong hệ thống làm lạnh Glycol

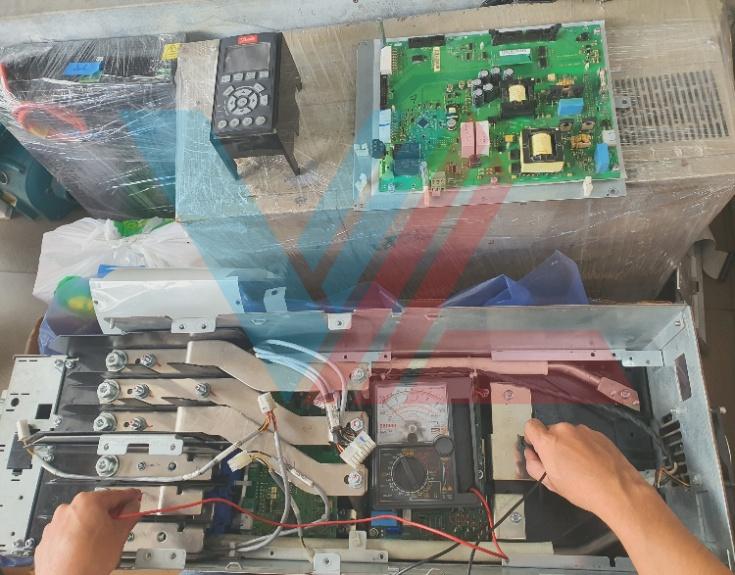

Biến tần Danfoss FC103 điều khiển máy nén lạnh Mycom trong hệ thống Glycol tại nhà máy bia.
Thông tin biến tần
- Hãng: Danfoss
- Model: VLT® Refrigeration Drive FC103
- Công suất: 160kW
- Ứng dụng: Điều khiển máy nén lạnh Mycom
- Khách hàng: Nhà máy bia Sài Gòn Bến Tre
FC103 là dòng biến tần chuyên dụng cho các hệ thống lạnh công nghiệp. Trong ngành bia, thiết bị thường được sử dụng để điều khiển máy nén lạnh NH3 cho hệ làm lạnh Glycol nhằm duy trì nhiệt độ ổn định cho các công đoạn lên men, bảo quản và sản xuất.
Hiện trạng lỗi áp thấp khi tải tăng cao
Thông tin biến tần
- Hãng: Danfoss
- Model: VLT® Refrigeration Drive FC103
- Công suất: 160kW
- Ứng dụng: Điều khiển máy nén lạnh Mycom
- Khách hàng: Nhà máy bia Sài Gòn Bến Tre
FC103 là dòng biến tần chuyên dụng cho các hệ thống lạnh công nghiệp. Trong ngành bia, thiết bị thường được sử dụng để điều khiển máy nén lạnh NH3 cho hệ làm lạnh Glycol nhằm duy trì nhiệt độ ổn định cho các công đoạn lên men, bảo quản và sản xuất.
Hiện trạng lỗi áp thấp khi tải tăng cao
Lỗi áp thấp xuất hiện khi hệ thống lạnh vận hành tải lớn.
Thiết bị xuất hiện các hiện tượng:
- Báo lỗi áp thấp khi tải tăng cao.
- Alarm 8 (DC Under Voltage).
- Ngắt tải đột ngột trong quá trình vận hành.
- Có thời điểm không lưu được lịch sử lỗi.
Nhà máy ghi nhận hiện tượng tương tự trên 02 biến tần FC103 khác được lắp đặt cùng thời điểm trong cùng hệ thống lạnh.
Việc xuất hiện lỗi đồng thời trên nhiều thiết bị cùng chủng loại cho thấy cần đánh giá sâu hơn về tình trạng lão hóa linh kiện và điều kiện vận hành thực tế thay vì chỉ tập trung vào giải quyết lỗi.
Kiểm tra nguyên nhân gây lỗi
Thiết bị xuất hiện các hiện tượng:
- Báo lỗi áp thấp khi tải tăng cao.
- Alarm 8 (DC Under Voltage).
- Ngắt tải đột ngột trong quá trình vận hành.
- Có thời điểm không lưu được lịch sử lỗi.
Nhà máy ghi nhận hiện tượng tương tự trên 02 biến tần FC103 khác được lắp đặt cùng thời điểm trong cùng hệ thống lạnh.
Việc xuất hiện lỗi đồng thời trên nhiều thiết bị cùng chủng loại cho thấy cần đánh giá sâu hơn về tình trạng lão hóa linh kiện và điều kiện vận hành thực tế thay vì chỉ tập trung vào giải quyết lỗi.
Kiểm tra nguyên nhân gây lỗi

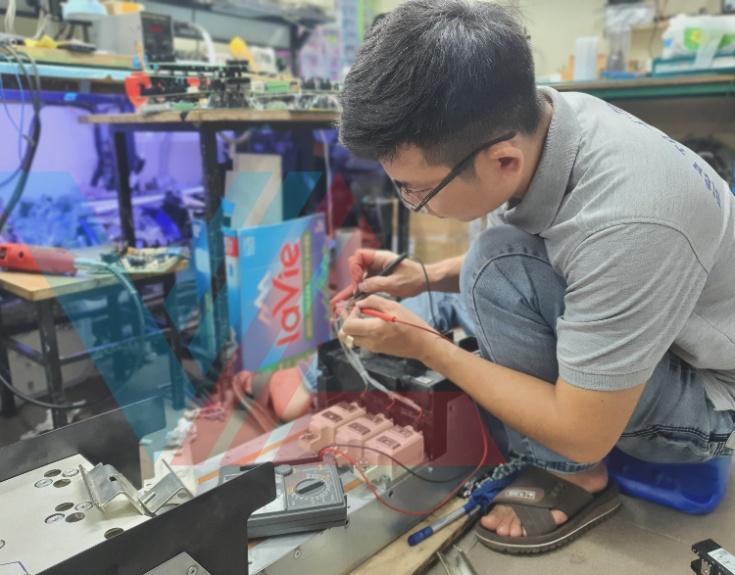

Đo kiểm tra khối công suất và các mạch chức năng bên trong biến tần.
Kỹ sư Vĩnh Lộc tiến hành đo nhanh tình trạng ngắn mạch và thông mạch của các linh kiện công suất trước khi tháo rã thiết bị.
Kết quả đo kiểm xác định nguyên nhân đến từ khối linh kiện công suất, làm điện áp DC Bus suy giảm khi tải tăng cao. Đây là nguyên nhân trực tiếp gây ra lỗi Alarm 8 (DC Under Voltage) và hiện tượng ngắt tải đột ngột.
Quá trình sửa chữa biến tần Danfoss FC103 160kW
Kỹ sư Vĩnh Lộc tiến hành đo nhanh tình trạng ngắn mạch và thông mạch của các linh kiện công suất trước khi tháo rã thiết bị.
Kết quả đo kiểm xác định nguyên nhân đến từ khối linh kiện công suất, làm điện áp DC Bus suy giảm khi tải tăng cao. Đây là nguyên nhân trực tiếp gây ra lỗi Alarm 8 (DC Under Voltage) và hiện tượng ngắt tải đột ngột.
Quá trình sửa chữa biến tần Danfoss FC103 160kW

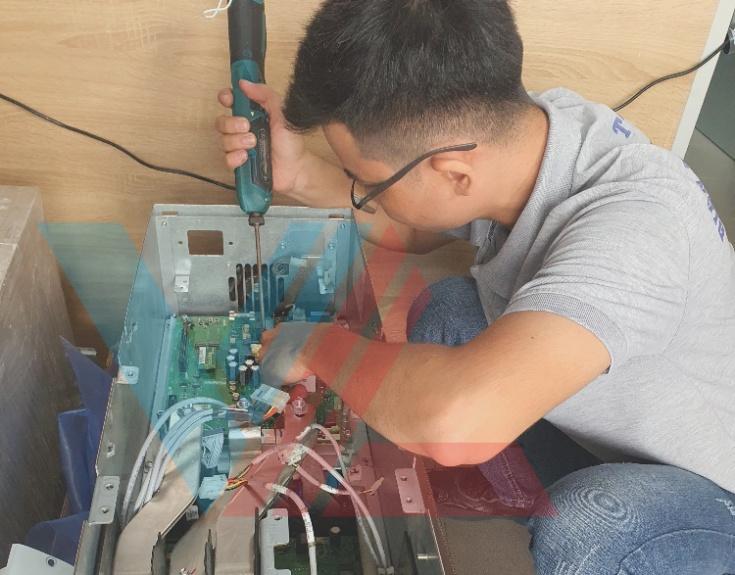

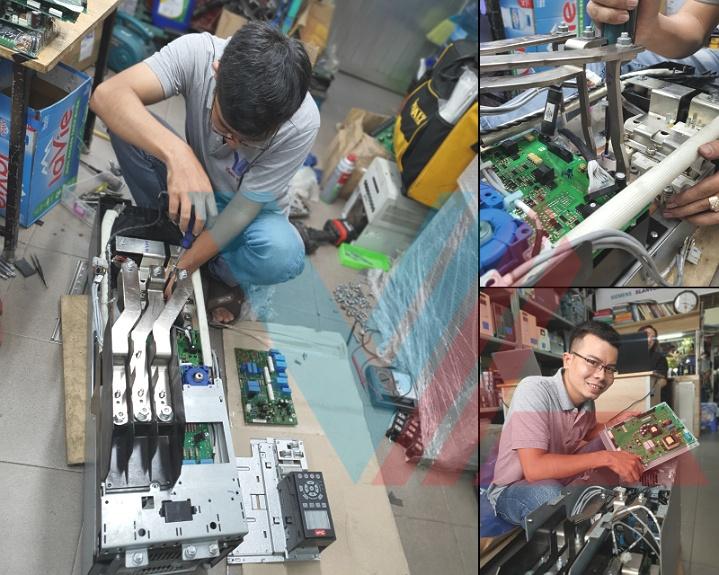

Khắc phục hư hỏng trên khối công suất và kiểm tra toàn bộ hệ thống điện tử.
Các bước thực hiện:
- Kết nối máy tính, kiểm tra lịch sử lỗi.
- Sao lưu chương trình cài đặt.
- Đo kiểm tra linh kiện công suất.
- Tháo rã hoàn toàn thiết bị.
- Kiểm tra các board chức năng.
- Kiểm tra hệ thống làm mát.
- Vệ sinh chi tiết từng bộ phận.
- Khắc phục hư hỏng trên khối công suất.
- Kiểm tra lại mạch điều khiển và mạch đo lường.
- Lắp ráp hoàn chỉnh thiết bị.
- Thực hiện quy trình test kỹ thuật.
Song song với quá trình sửa chữa, kỹ sư tiến hành đối chiếu dữ liệu vận hành của các biến tần cùng hệ thống nhằm đánh giá nguy cơ phát sinh lỗi tương tự trên các thiết bị còn lại.
Vận hành thực tế với máy nén lạnh Mycom
Các bước thực hiện:
- Kết nối máy tính, kiểm tra lịch sử lỗi.
- Sao lưu chương trình cài đặt.
- Đo kiểm tra linh kiện công suất.
- Tháo rã hoàn toàn thiết bị.
- Kiểm tra các board chức năng.
- Kiểm tra hệ thống làm mát.
- Vệ sinh chi tiết từng bộ phận.
- Khắc phục hư hỏng trên khối công suất.
- Kiểm tra lại mạch điều khiển và mạch đo lường.
- Lắp ráp hoàn chỉnh thiết bị.
- Thực hiện quy trình test kỹ thuật.
Song song với quá trình sửa chữa, kỹ sư tiến hành đối chiếu dữ liệu vận hành của các biến tần cùng hệ thống nhằm đánh giá nguy cơ phát sinh lỗi tương tự trên các thiết bị còn lại.
Vận hành thực tế với máy nén lạnh Mycom

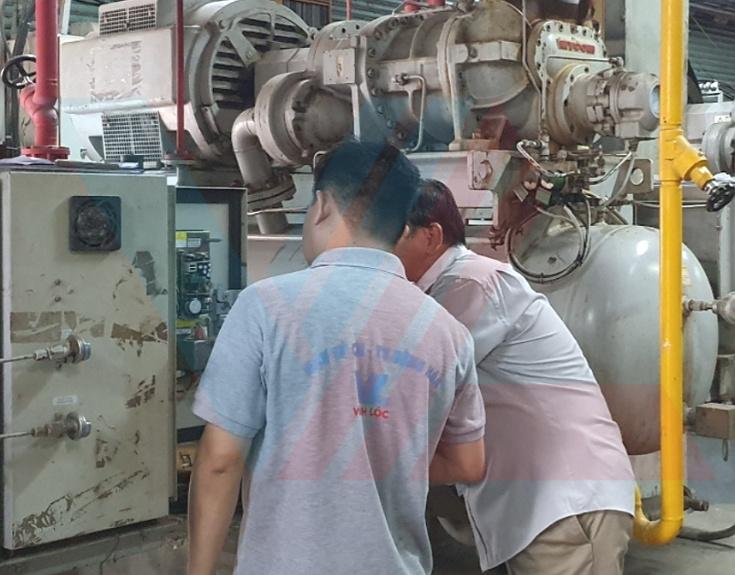

Kiểm tra vận hành thực tế với máy nén lạnh Mycom sau sửa chữa.
Biến tần được đưa vào vận hành thực tế trong điều kiện sản xuất.
Kết quả ghi nhận:
- Hoạt động ổn định ở 100% công suất tải.
- Không còn xuất hiện Alarm 8.
- Không còn hiện tượng ngắt tải đột ngột.
- Điện áp DC Bus ổn định khi tải tăng cao.
- Hệ thống Glycol vận hành bình thường.
Sau quá trình theo dõi vận hành, hệ thống lạnh duy trì trạng thái ổn định và đáp ứng đầy đủ yêu cầu tải thực tế của nhà máy.
Khuyến nghị vận hành đối với biến tần Danfoss FC103
Qua thực tế sửa chữa, Vĩnh Lộc khuyến nghị:
- Nên lựa chọn biến tần dư tối thiểu một cấp công suất so với tải thực tế.
- Thường xuyên kiểm tra hệ thống quạt giải nhiệt.
- Đảm bảo khả năng thông gió của tủ điện.
- Theo dõi nhiệt độ vận hành trong mùa cao điểm sản xuất.
- Kiểm tra định kỳ các biến tần được lắp đặt cùng thời điểm.
Các biện pháp này giúp giảm nguy cơ phát sinh lỗi áp thấp, hạn chế dừng máy ngoài kế hoạch và kéo dài tuổi thọ thiết bị.
Tự động hóa Vĩnh Lộc
Chuyên sửa chữa biến tần Danfoss cho ngành bia, nước giải khát, sữa, hệ thống lạnhCác model thường xử lý:- Biến tần Danfoss FC102, FC103, FC202, FC302.
Các lỗi Danfoss thường gặp:
- Alarm 8 (DC Under Voltage).
- Alarm 14 (Earth Fault).
- Alarm 16 (Short Circuit).
- Alarm 29 (Heat Sink Temp).
- Quá dòng khi tăng tải.
- Ngắt tải đột ngột không lưu lỗi.
- Hỏng khối công suất, IGBT.
- Hỏng nguồn điều khiển.
- Lỗi quạt giải nhiệt.
- Lỗi truyền thông và tín hiệu điều khiển.
Dịch vụ kỹ thuật khác:
- Sửa chữa biến tần công nghiệp.
- Sửa chữa PLC, HMI, Servo Drive.
- Sửa chữa thiết bị đo lường và cảm biến.
- Thi công điện - điều khiển tự động.
- Nâng cấp và cải tạo hệ thống tự động hóa.
Biến tần được đưa vào vận hành thực tế trong điều kiện sản xuất.
Kết quả ghi nhận:
- Hoạt động ổn định ở 100% công suất tải.
- Không còn xuất hiện Alarm 8.
- Không còn hiện tượng ngắt tải đột ngột.
- Điện áp DC Bus ổn định khi tải tăng cao.
- Hệ thống Glycol vận hành bình thường.
Sau quá trình theo dõi vận hành, hệ thống lạnh duy trì trạng thái ổn định và đáp ứng đầy đủ yêu cầu tải thực tế của nhà máy.
Khuyến nghị vận hành đối với biến tần Danfoss FC103
Qua thực tế sửa chữa, Vĩnh Lộc khuyến nghị:
- Nên lựa chọn biến tần dư tối thiểu một cấp công suất so với tải thực tế.
- Thường xuyên kiểm tra hệ thống quạt giải nhiệt.
- Đảm bảo khả năng thông gió của tủ điện.
- Theo dõi nhiệt độ vận hành trong mùa cao điểm sản xuất.
- Kiểm tra định kỳ các biến tần được lắp đặt cùng thời điểm.
Các biện pháp này giúp giảm nguy cơ phát sinh lỗi áp thấp, hạn chế dừng máy ngoài kế hoạch và kéo dài tuổi thọ thiết bị.
Tự động hóa Vĩnh Lộc
Chuyên sửa chữa biến tần Danfoss cho ngành bia, nước giải khát, sữa, hệ thống lạnhCác model thường xử lý:- Biến tần Danfoss FC102, FC103, FC202, FC302.
Các lỗi Danfoss thường gặp:
- Alarm 8 (DC Under Voltage).
- Alarm 14 (Earth Fault).
- Alarm 16 (Short Circuit).
- Alarm 29 (Heat Sink Temp).
- Quá dòng khi tăng tải.
- Ngắt tải đột ngột không lưu lỗi.
- Hỏng khối công suất, IGBT.
- Hỏng nguồn điều khiển.
- Lỗi quạt giải nhiệt.
- Lỗi truyền thông và tín hiệu điều khiển.
Dịch vụ kỹ thuật khác:
- Sửa chữa biến tần công nghiệp.
- Sửa chữa PLC, HMI, Servo Drive.
- Sửa chữa thiết bị đo lường và cảm biến.
- Thi công điện - điều khiển tự động.
- Nâng cấp và cải tạo hệ thống tự động hóa.

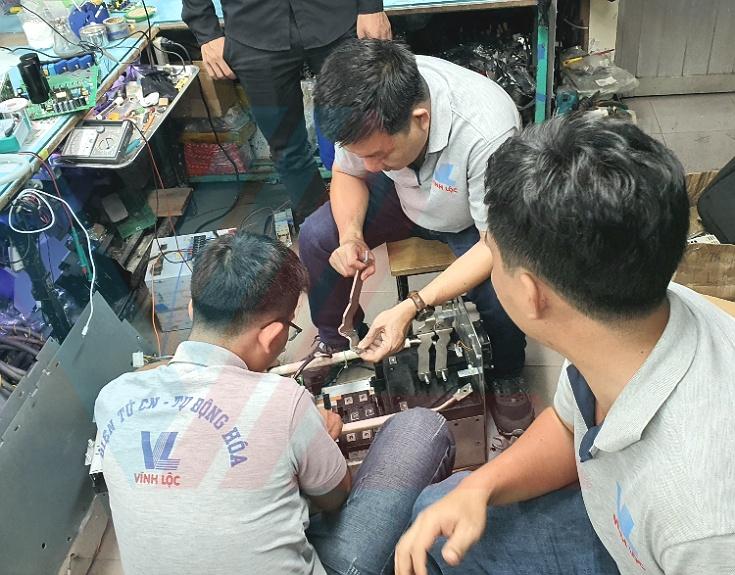

Kỹ sư Vĩnh Lộc kiểm tra và sửa chữa biến tần công nghiệp tại nhà máy bia.
