Sửa biến tần Danfoss FC103 110kW báo lỗi A7 DC Over Volt tại hệ thống máy nén lạnh nhà máy bia

Biến tần Danfoss FC103 trong hệ thống máy nén lạnh

Biến tần Danfoss FC103 110kW được sử dụng để điều khiển máy nén lạnh trong hệ thống lạnh của nhà máy bia.

Trong ngành bia, hệ thống lạnh phải vận hành ổn định để duy trì nhiệt độ cho nhiều công đoạn sản xuất. Máy nén lạnh thường chạy liên tục với tải lớn. Vì vậy biến tần phải làm việc trong điều kiện tải thay đổi thường xuyên.

Biến tần Danfoss FC103 110kW

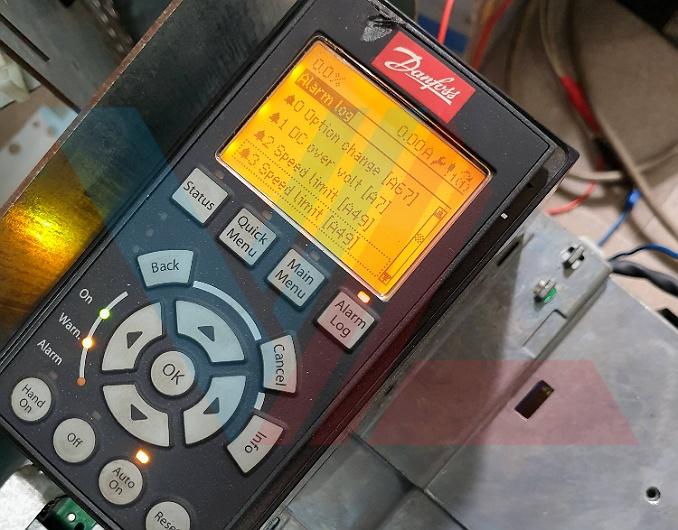

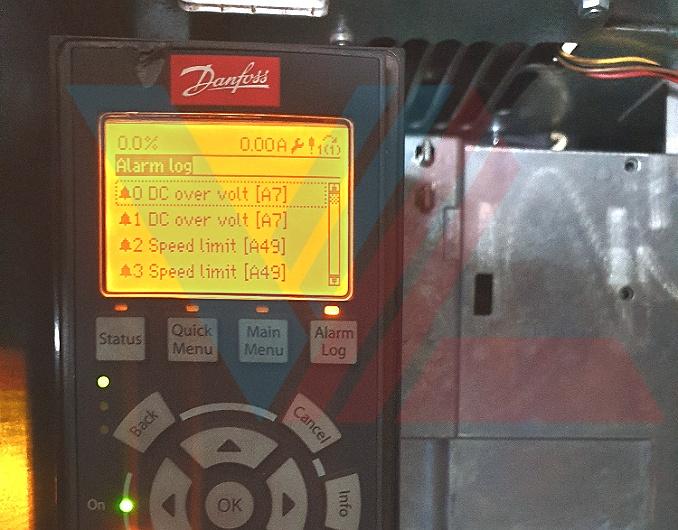

Hiện trạng lỗi DC Over Volt [A7] và Speed Limit [A49]

Trong quá trình vận hành, biến tần ghi nhận lỗi khi tải tăng cao.

Các hiện tượng chính:

• Báo lỗi DC Over Volt [A7].
• Báo lỗi Speed Limit [A49].
• Lỗi xuất hiện khi tải tăng cao.
• Thiết bị dừng hoạt động.
• Sau khi reset, thiết bị vẫn có thể chạy lại.
• Hiện tượng lặp lại nhiều lần.

Nhà máy ghi nhận cả 03 biến tần cùng vị trí lắp đặt đều phát sinh lỗi tương tự.

Nguyên nhân gây lỗi DC Over Volt [A7]

Kỹ thuật viên tiến hành kiểm tra theo từng khối.

Quy trình kiểm tra gồm:

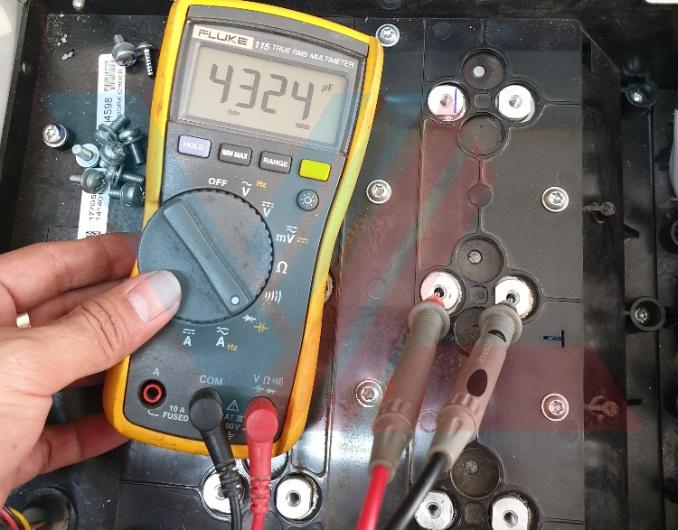

• Đo kiểm linh kiện công suất.
• Kiểm tra tình trạng DC Bus.
• Kiểm tra board lái xung.
• Kiểm tra hệ thống giải nhiệt.
• Đánh giá lịch sử vận hành của thiết bị.

Kết quả xác định nguyên nhân xuất phát từ khối công suất bị  hỏng.

Qua đối chiếu với các thiết bị còn lại trong cùng hệ thống, hiện tượng hư hỏng được ghi nhận giống nhau trên cả 03 biến tần.

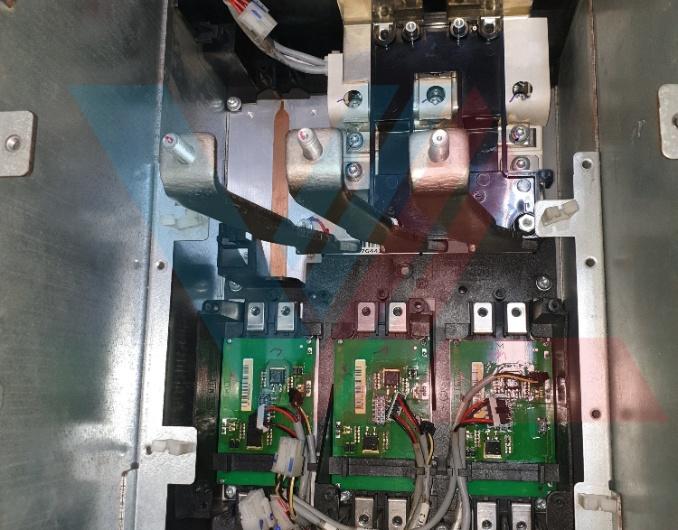

Hỏng khối công suất bên trong Danfoss FC103

Thực tế cho thấy cả 03 biến tần được lắp đặt cùng thời điểm và cùng tải công suất.

Quá trình đánh giá cho thấy công suất biến tần không dư nhiều so với tải thực tế của máy nén. Khi vận hành kéo dài ở tải cao, khối công suất chịu áp lực nhiệt lớn và suy giảm tuổi thọ nhanh.

Đây là điểm cần được xem xét khi thiết kế hoặc nâng cấp hệ thống lạnh công nghiệp.

Danfoss FC103 110kW tại Vĩnh Lộc

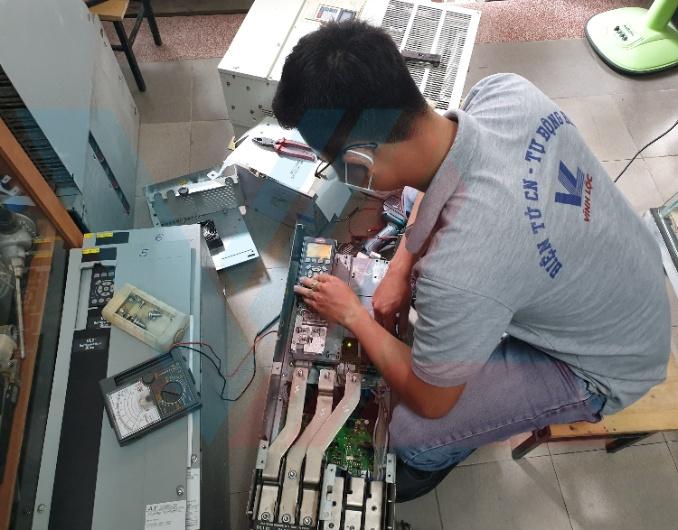

Quá trình sửa chữa được thực hiện theo trình tự:

• Tháo rã hoàn toàn thiết bị.
• Kiểm tra các board chức năng.
• Kiểm tra khối công suất.
• Vệ sinh toàn bộ thiết bị.
• Khắc phục board mạch hư hỏng.
• Thay thế linh kiện công suất mới.
• Lắp ráp hoàn chỉnh.
• Thực hiện quy trình test kỹ thuật.

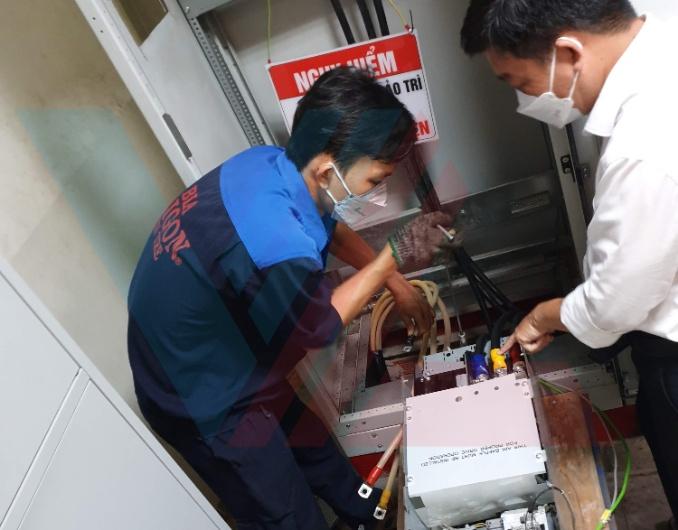

Sau khi hoàn tất sửa chữa, thiết bị được đưa vào quy trình kiểm tra tải trước khi bàn giao.

Kết quả sau khi sửa chữa

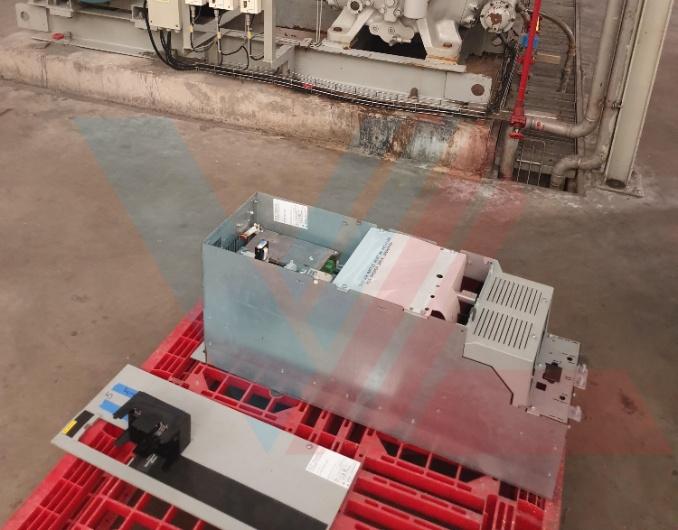

Biến tần được lắp đặt trở lại hệ thống máy nén lạnh để vận hành thực tế.

Kết quả ghi nhận:

• Hoạt động ổn định ở tải thực tế.
• Không còn xuất hiện lỗi DC Over Volt [A7].
• Không còn báo lỗi Speed Limit [A49].
• Hệ thống lạnh vận hành bình thường.
