Sửa biến tần Danfoss FC103 110kW báo Alarm 08 chạy máy nén lạnh Mycom tại nhà máy bia

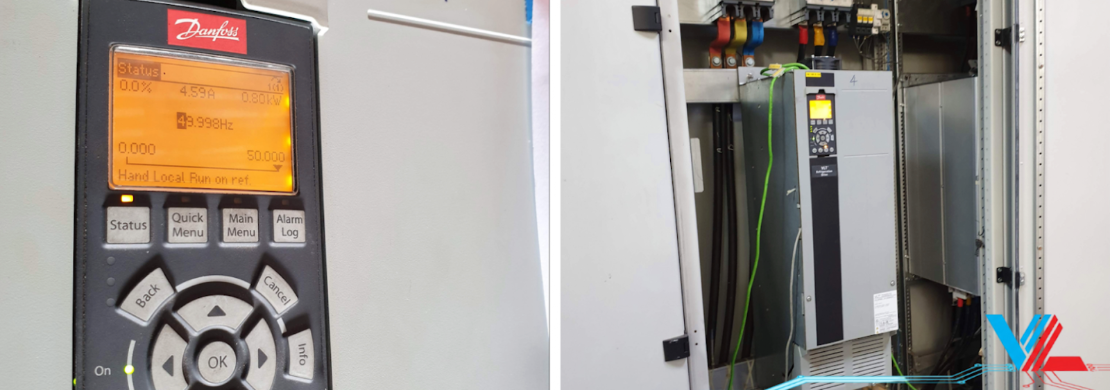

Khi tải tăng biến tần bắt đầu báo lỗi Alarm 08

Thiết bị được sử dụng để điều khiển máy nén lạnh pittông Mycom trong hệ thống làm lạnh Glycol.

Ở điều kiện tải thấp, biến tần vẫn vận hành bình thường.

Tuy nhiên khi máy nén bắt đầu tăng tải nặng hơn thì biến tần xuất hiện Alarm 08 và tự động tắt.

Do không có biến tần dự phòng, nhà máy phải tạm ngưng một cụm lạnh để tránh ảnh hưởng đến hệ thống.

Thông tin thiết bị

Danfoss FC103 là dòng biến tần chuyên dụng cho ngành lạnh công nghiệp. Thiết bị thường được sử dụng trên máy nén lạnh Mycom, GEA, Sabroe và các hệ thống lạnh trong ngành bia, thủy sản, thực phẩm.

Hiện trạng khi tiếp nhận

Kiểm tra ban đầu ghi nhận:
Biến tần vẫn lên nguồn.
Không phát hiện dấu hiệu cháy nổ bên ngoài.
Alarm 08 xuất hiện khi tải tăng cao.
Máy nén hoạt động không ổn định

Alarm 08 thường khiến các kỹ thuật viên nghĩ đến:

• Điện áp nguồn thấp.
• Mất pha nguồn cấp.

Tuy nhiên sau quá trình đo kiểm, các nguyên nhân trên lần lượt được loại trừ.

Kiểm tra nguồn cấp

Nguồn điện đầu vào ổn định.

Không ghi nhận hiện tượng mất pha hoặc sụt áp bất thường.

Kiểm tra khối chỉnh lưu

Cầu diode đầu vào vẫn hoạt động bình thường.

Điện áp DC bus đạt yêu cầu.

Kiểm tra các mạch driver

Phát hiện hỏng một kênh lái xung SCR và hỏng một SCR

Giải pháp sửa chữa

Sau khi xác định nguyên nhân, biến tần được xử lý theo trình tự:

• Cấp nguồn board điều khiển và ghi nhận lịch sử lỗi.

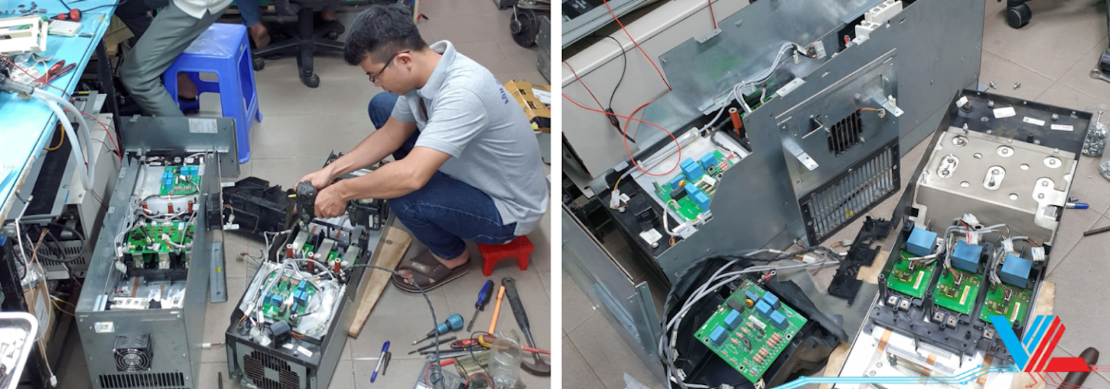

• Tháo rã toàn bộ biến tần.
• Kiểm tra hiện trạng từng khối chức năng.
• Cách ly khu vực hư hỏng.
• Vệ sinh toàn bộ board mạch.
• Cấp nguồn từng phần để kiểm tra chức năng.

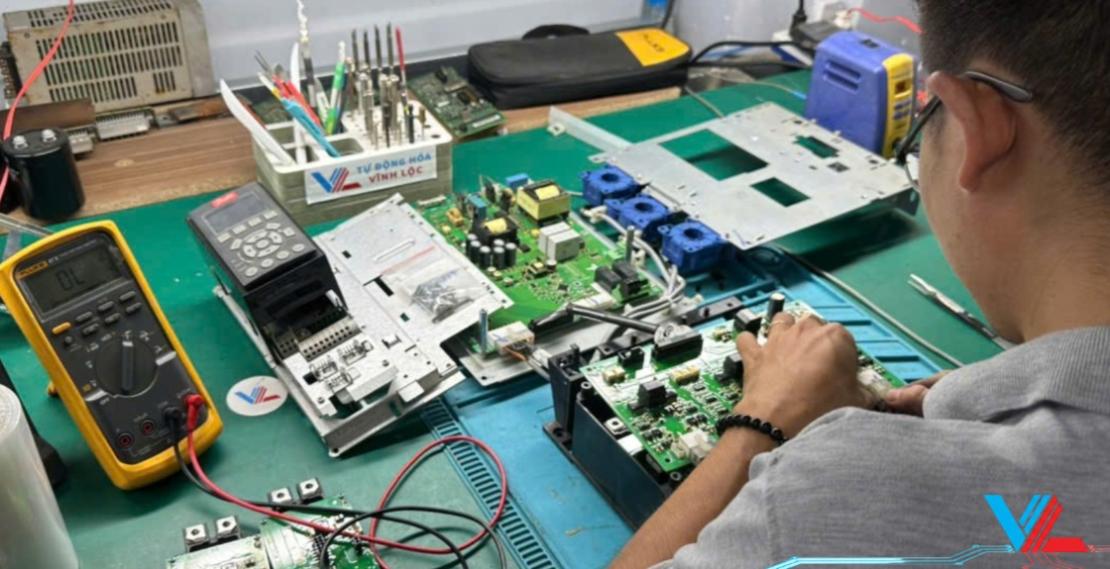

• Khôi phục các hư hỏng trên board điện tử.

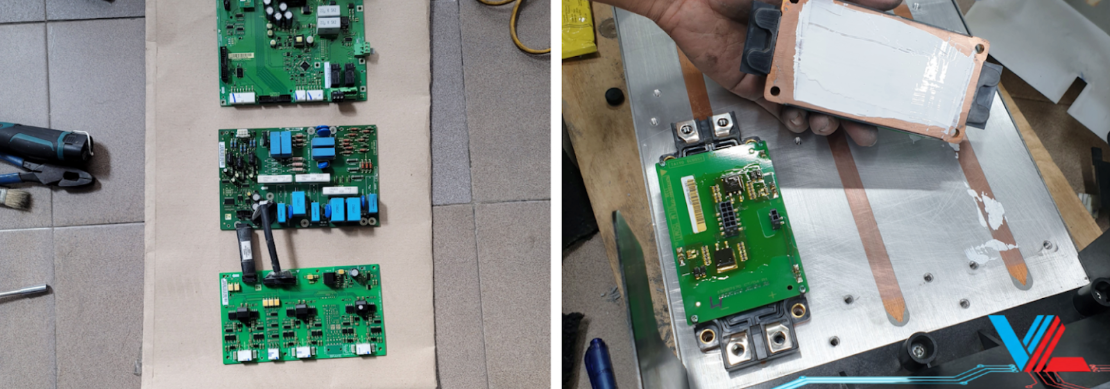

• Thay mới khối công suất.
• Tra keo tản nhiệt mới.
• Phủ lớp bảo vệ board mạch.
• Lắp ráp hoàn chỉnh.
• Test không tải.

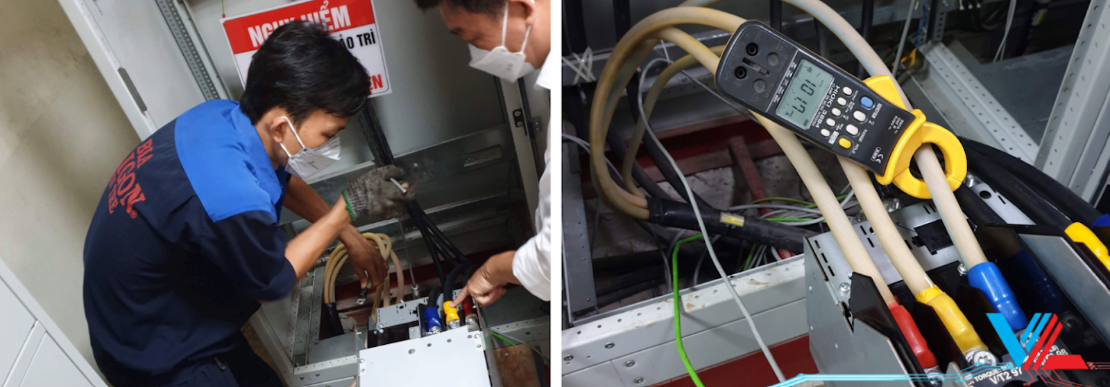

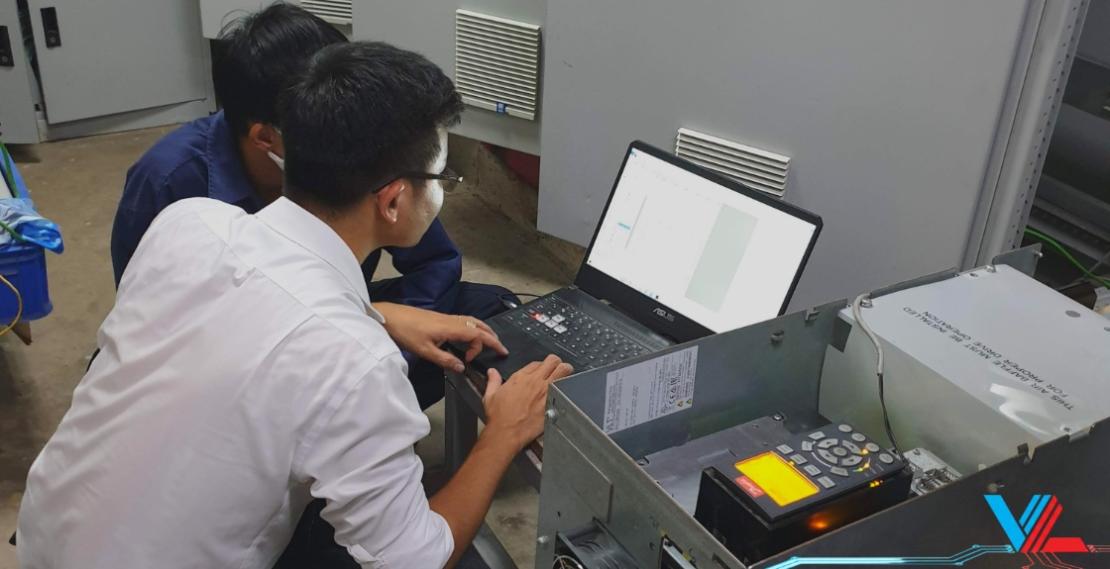

• Test tải thực tế.
• Kiểm tra lại toàn bộ thông số cài đặt.

Kết quả sau sửa chữa

• Alarm 08 không còn xuất hiện.
• Biến tần vận hành ổn định.
• Máy nén lạnh hoạt động bình thường.
• Hệ thống Glycol được khôi phục.
• Biến tần chạy ổn định ở 100% công suất.
• Nhà máy đưa cụm lạnh trở lại vận hành.

Khuyến nghị vận hành

Qua trường hợp này, một số điểm cần lưu ý:

• Không cài đặt thời gian tăng tốc quá ngắn đối với máy nén lạnh công suất lớn.
• Theo dõi dòng tải trong quá trình vận hành.
• Kiểm tra định kỳ nhiệt độ khối công suất.
• Đánh giá lại các van bypass trong quy trình khởi động.
• Kiểm tra chế độ vận hành khi thiết bị thường xuyên chạy gần 100% tải.

Nhiều trường hợp hư hỏng công suất không xuất phát từ chất lượng linh kiện mà đến từ điều kiện vận hành kéo dài ở giới hạn thiết kế.
