Sửa biến tần Danfoss FC102 4kW lỗi Internal Fault 1027 hệ thống CIP nhà máy sữa

Khi màn hình biến tần trắng và không thể truy cập chương trình

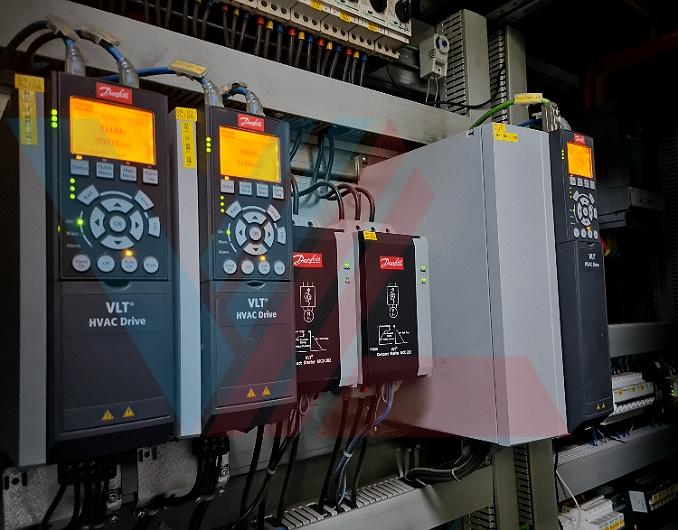

FC102 được sử dụng để điều khiển bơm trong hệ thống CIP của nhà máy.

Trong quá trình vận hành, biến tần xuất hiện hai dấu hiệu bất thường:

• Màn hình hiển thị trắng.

• Không thể truy cập các thông số cài đặt.

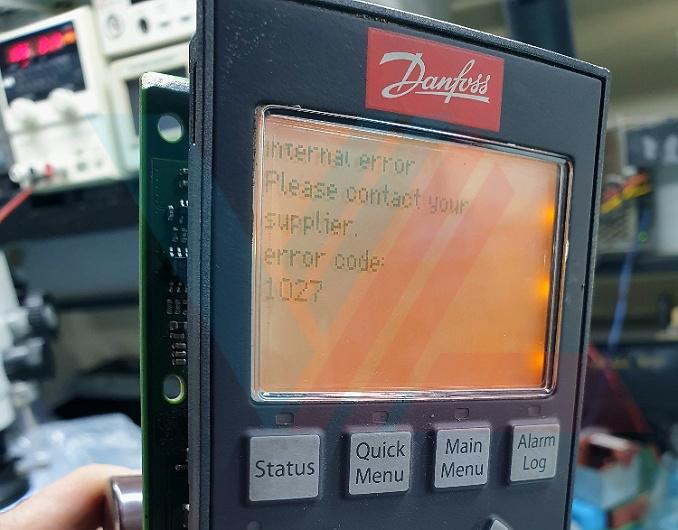

Đồng thời hệ thống ghi nhận lỗi: Internal Fault 1027

Do nhà máy có sẵn thiết bị dự phòng nên dây chuyền CIP vẫn duy trì hoạt động trong thời gian sửa chữa.

Thông tin thiết bị

Hạng mục	Thông tin
Hãng	Danfoss
Model	FC102 AQUA HVAC
Công suất	4kW
Ứng dụng	Bơm hệ thống CIP
Ngành	Chế biến sữa
Hiện tượng	Internal Fault 1027, trắng màn hình

FC102 là dòng biến tần được sử dụng phổ biến trong các hệ thống HVAC, bơm nước, CIP và xử lý nước. Thiết bị có số lượng tham số cài đặt lớn, nhiều chế độ điều khiển chuyên dụng và thường được tinh chỉnh riêng cho từng ứng dụng.

Hiện trạng khi tiếp ​nhận

Quá trình kiểm tra ban đầu ghi nhận:

• Biến tần lên nguồn.

• Màn hình hiển thị bất thường.

• Không truy cập được chương trình cài đặt.

• Hệ thống không thể sử dụng biến tần để điều khiển bơm.

Điểm đáng chú ý là toàn bộ chương trình cài đặt trước đó không còn khả năng truy xuất.

Quá trình tìm lỗi

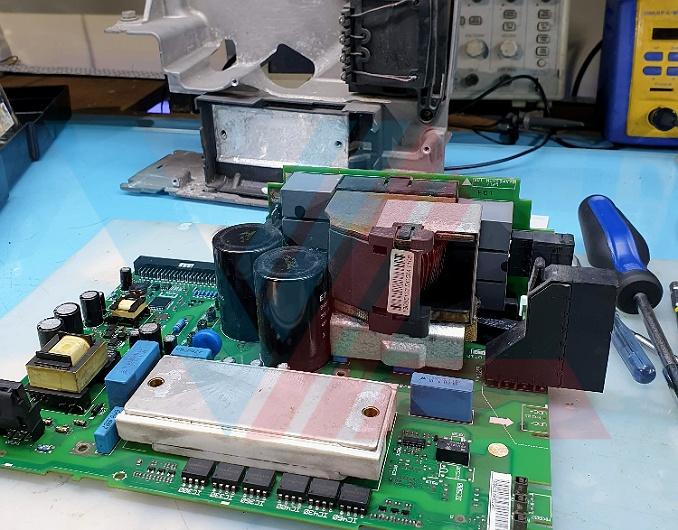

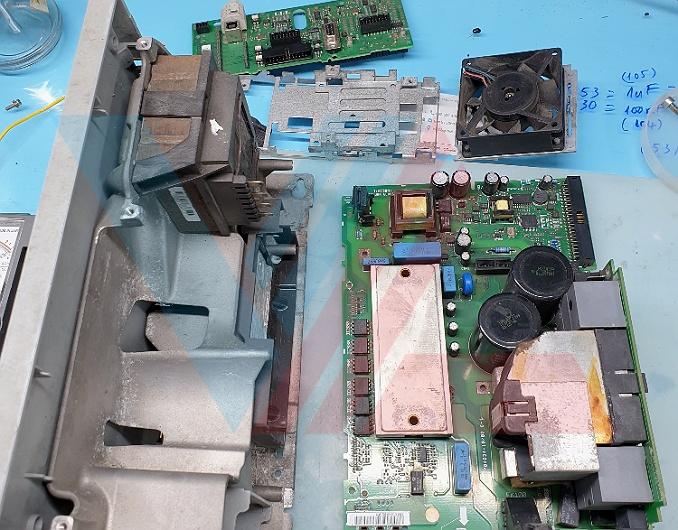

Kiểm tra khối công suất

Quá trình đo kiểm cho thấy khối công suất xuất hiện hiện tượng chạm nguồn.

Sự cố này không chỉ ảnh hưởng đến khả năng điều khiển động cơ mà còn tác động ngược lên board điều khiển.

Kiểm tra board điều khiển

Sau khi kiểm tra chuyên sâu, kỹ thuật viên ghi nhận board điều khiển đã bị hư hỏng.

Một số chức năng xử lý và giao tiếp nội bộ không còn hoạt động bình thường.

Đây là nguyên nhân khiến màn hình trắng và không thể truy cập chương trình.

Xác định nguyên nhân

Nguyên nhân được xác định:

• Hỏng khối công suất.

• Chạm nguồn làm hư hỏng board điều khiển.

Sự cố phát triển theo chuỗi từ phần công suất sang phần điều khiển.

Đây là dạng lỗi có thể gây mất dữ liệu cài đặt nếu board điều khiển bị hư hỏng nặng.

Vì sao việc lưu chương trình cài đặt rất quan trọng?

Khác với nhiều dòng biến tần thông thường, FC102 có số lượng tham số cài đặt lớn.

Các thông số này thường được tinh chỉnh theo:

• Đặc tính bơm.

• Quy trình CIP.

• Trình tự vận hành của nhà máy.

• Các tín hiệu điều khiển PLC.

Trong trường hợp board điều khiển hư hỏng hoàn toàn và phải thay mới, chương trình cũ có thể không còn khả năng khôi phục.

Nếu không có bản sao lưu, kỹ thuật viên phải cấu hình lại từ đầu.

Giải pháp sửa chữa

Sau khi xác định nguyên nhân, quá trình xử lý được thực hiện gồm:

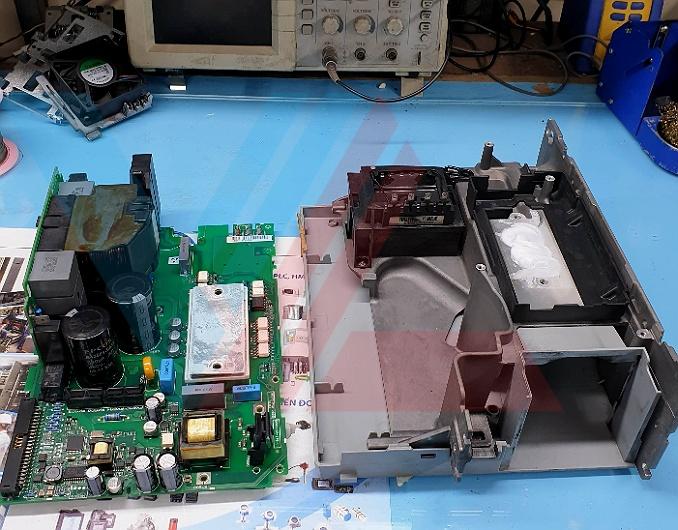

• Tháo rã thiết bị.
• Kiểm tra từng khối chức năng.
• Khôi phục phần công suất hư hỏng.
• Thay mới board điều khiển.
• Kiểm tra toàn bộ đường nguồn.
• Nạp và hiệu chỉnh lại các thông số vận hành.
• Test chức năng.
• Test tải thực tế.

Đặc biệt, các tham số vận hành được kiểm tra lại để đảm bảo phù hợp với hệ thống CIP hiện hữu.

Kết quả vận hành thực tế

Sau 2 ngày xử lý:

• Thiết bị hoạt động ổn định.

• Không còn xuất hiện Internal Fault 1027.

• Màn hình hiển thị bình thường.

• Truy cập được toàn bộ chương trình cài đặt.

• Bơm CIP vận hành ổn định.

Nhà máy đưa thiết bị trở lại sử dụng sau khi hoàn tất kiểm tra.
