Sửa biến tần Danfoss FC051 11kW nổ công suất trong hệ thống bơm chiller nhà máy chế biến dừa Bến Tre

Hệ thống bơm chiller dừng hoạt động do biến tần mất nguồn

Biến tần Danfoss FC051 được sử dụng để điều khiển bơm tuần hoàn trong hệ thống chiller làm lạnh nước công nghệ.

Trong quá trình vận hành, thiết bị đột ngột mất nguồn hoàn toàn.

Khi kiểm tra hiện trường ghi nhận:

• Màn hình không hiển thị.
• Không thể cấp lệnh điều khiển.
• Hệ thống bơm ngừng hoạt động.
• Biến tần không có khả năng khởi động lại.

Khảo sát - đánh giá thiết bị

Khôi phục nguồn tạm thời

Để truy xuất lịch sử lỗi, kỹ thuật viên tiến hành khôi phục nguồn tạm cho board điều khiển.

Mục tiêu là kiểm tra dữ liệu vận hành trước khi tháo rã hoàn toàn thiết bị.

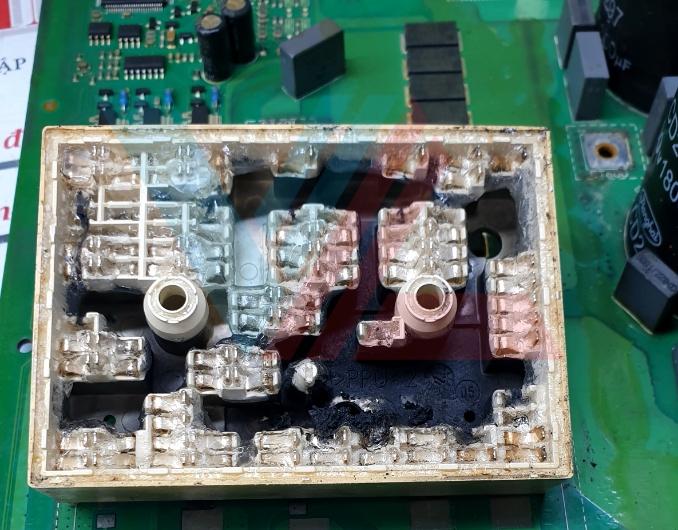

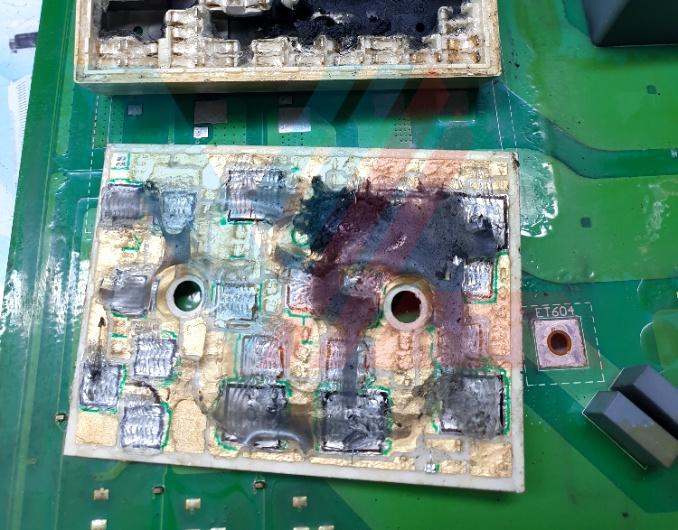

Kiểm tra khối công suất

Quá trình đo kiểm cho thấy nhiều linh kiện công suất đã hư hỏng.

Các đường mạch công suất chịu ảnh hưởng trực tiếp từ sự cố cháy nổ.

Kiểm tra tín hiệu điều khiển

Sau khi xử lý sơ bộ phần công suất, kỹ thuật viên tiếp tục kiểm tra:

• Mạch điều khiển.
• Mạch kích IGBT.
• Các khối nguồn phụ trợ.
• Tình trạng tiếp xúc giữa module công suất và mạch động lực.

Vì sao Danfoss FC051 cháy công suất rất khó sửa?

Đây là điểm khác biệt của dòng FC051.

Trên nhiều dòng biến tần khác, khối công suất và board điều khiển được liên kết bằng dây hoặc chân hàn.

Tuy nhiên với FC051:

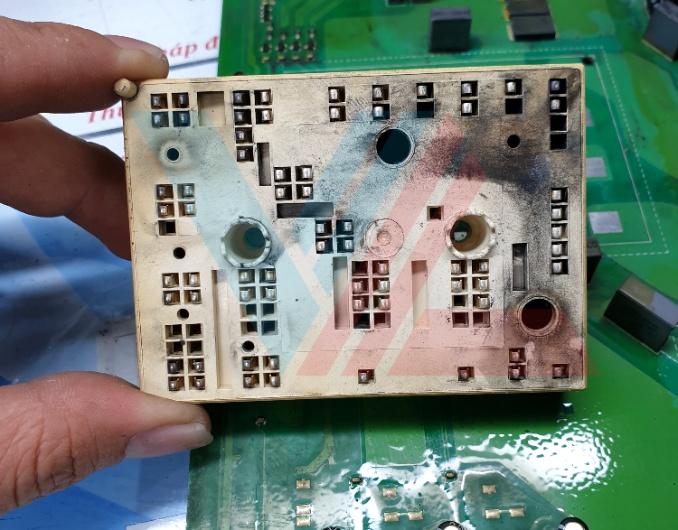

• Các điểm kết nối module công suất chỉ tiếp xúc áp sát.
• Đường kích xung và đường động lực nằm sát nhau.
• Khi cháy nổ dễ làm hư hỏng lớp mạ tiếp xúc.
• Nhiệt độ cao có thể làm board mạch cong vênh.

Vì vậy không phải trường hợp nào cũng có thể phục hồi thành công.

Ngay cả khi sửa chữa thành công, độ ổn định lâu dài còn phụ thuộc vào mức độ tổn thương ban đầu của board mạch.

Nguyên nhân gây hư hỏng

Sau quá trình đánh giá hiện trạng, nguyên nhân được xác định là:

Biến tần vận hành kéo dài ở mức tải quá sát công suất thiết kế.

Khi hệ thống thường xuyên làm việc gần giới hạn công suất:

• Nhiệt độ linh kiện tăng cao.
• Tuổi thọ IGBT suy giảm.
• Khả năng chịu tải giảm dần theo thời gian.

Cuối cùng dẫn đến sự cố cháy nổ khối công suất.

Quá trình sửa chữa

Các bước xử lý được thực hiện gồm:

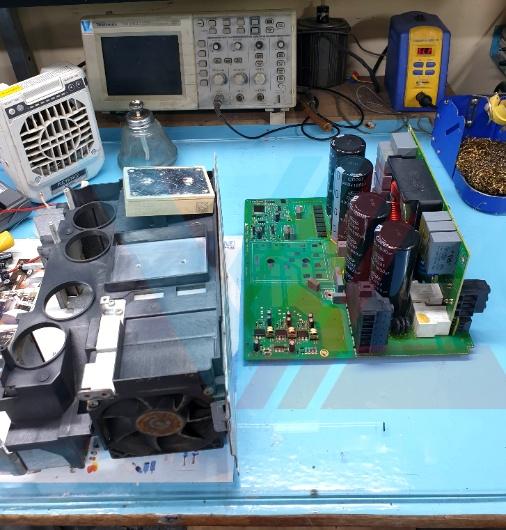

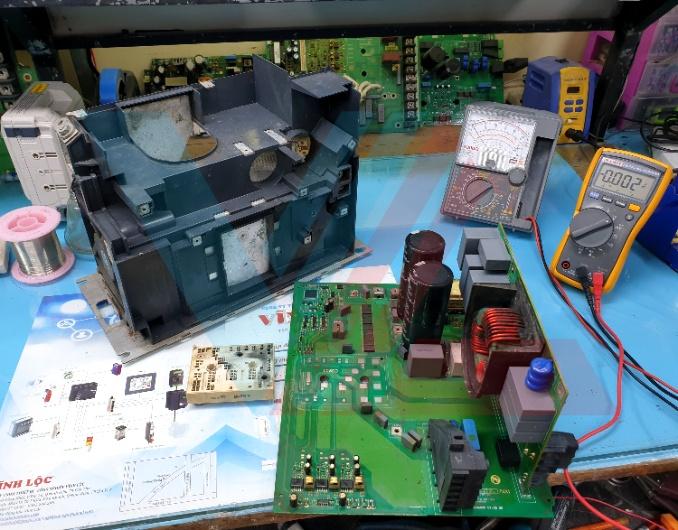

• Tháo rã hoàn toàn thiết bị.
• Vệ sinh toàn bộ board mạch.
• Kiểm tra từng khối chức năng.
• Test tín hiệu kích IGBT.

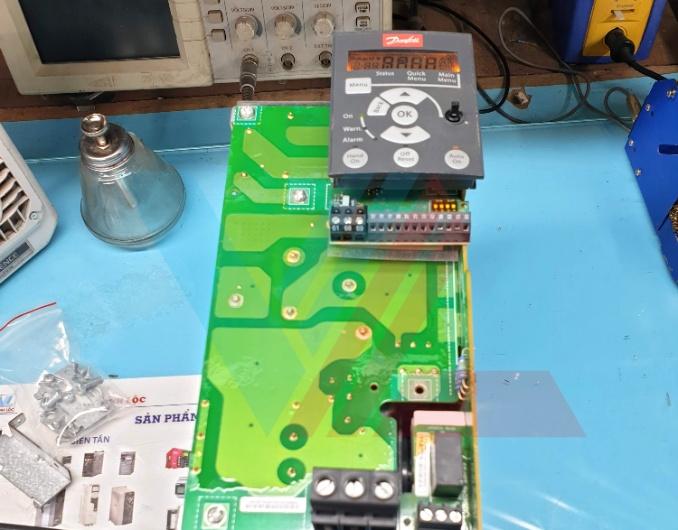

• Thay thế linh kiện công suất mới.
• Kiểm tra nguồn điều khiển.
• Lắp ráp hoàn chỉnh.
• Test không tải.
• Test vận hành.

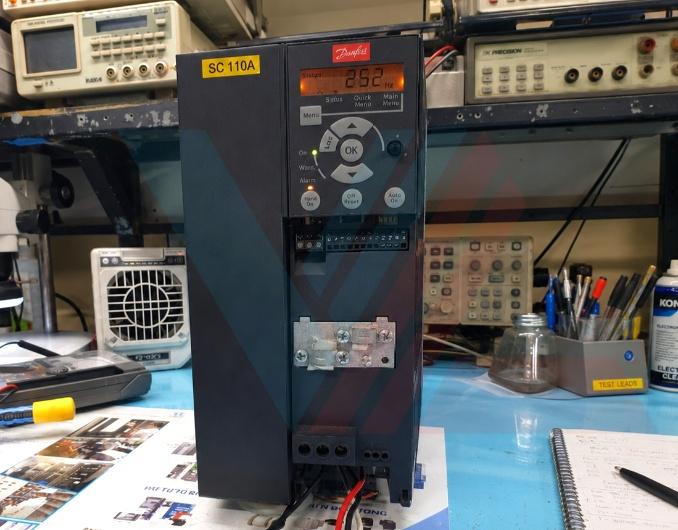

Kết quả sau sửa chữa

Sau 2 ngày xử lý:

• Thiết bị lên nguồn bình thường.
• Board điều khiển hoạt động ổn định.
• Khối công suất vận hành tốt.
• Hoàn thành các bước kiểm tra kỹ thuật.

Khuyến nghị vận hành

Đối với các hệ thống bơm chiller vận hành liên tục:

• Không nên lựa chọn biến tần quá sát công suất tải thực tế.
• Theo dõi dòng điện vận hành định kỳ.
• Kiểm tra nhiệt độ làm việc của thiết bị.
• Đánh giá hệ số dự phòng công suất khi nâng cấp hệ thống.

Chi phí đầu tư tăng không nhiều nhưng giúp kéo dài tuổi thọ thiết bị đáng kể.
