Sửa biến tần Danfoss FC202 5.5kW chết IGBT bơm cấp 2 tại Nhà máy nước Trà Vinh

Khi biến tần vẫn hiển thị nhưng bơm cấp 2 không hoạt động

Hệ thống bơm cấp 2 có nhiệm vụ duy trì lưu lượng và áp lực nước ổn định trên mạng lưới phân phối. Tại Nhà máy nước Trà Vinh, biến tần Danfoss FC202 Aqua Drive 5.5kW được sử dụng để điều khiển tốc độ động cơ bơm theo tín hiệu áp suất và chế độ PID.

Trong điều kiện hoạt động bình thường, biến tần điều chỉnh tần số đầu ra theo nhu cầu sử dụng nước thực tế. Khi áp suất đường ống giảm, thiết bị tăng tốc độ bơm. Khi áp suất đạt giá trị cài đặt, biến tần giảm tần số để hạn chế điện năng tiêu thụ và tránh tạo áp lực quá mức lên hệ thống.

Tuy nhiên, tại thời điểm xảy ra sự cố, biến tần vẫn lên nguồn nhưng không thể điều khiển động cơ hoạt động.

Hiện trạng ghi nhận tại hệ thống

1. Màn hình biến tần vẫn sáng và hiển thị thông số.
2. Không thể điều khiển bơm cấp 2 vận hành.
3. Nguồn điện đầu vào không ghi nhận dấu hiệu bất thường .
4. Nhiều biến tần trong cùng tủ điện lần lượt xuất hiện tình trạng tương tự.
5. Hệ thống cấp nước vận hành thiếu ổn định do không duy trì được khả năng điều áp theo yêu cầu.
6. Biến tần thường xuyên làm việc ở mức tải cao trong quá trình vận hành trước đó.

Việc nhiều thiết bị cùng hư hỏng theo chu kỳ cho thấy nguyên nhân không chỉ xuất phát từ bản thân biến tần. Hệ thống cần được đánh giá đồng thời về tải động cơ, khả năng thông gió, nhiệt độ tủ điện, chế độ điều khiển PID và công suất thiết bị đã lựa chọn.

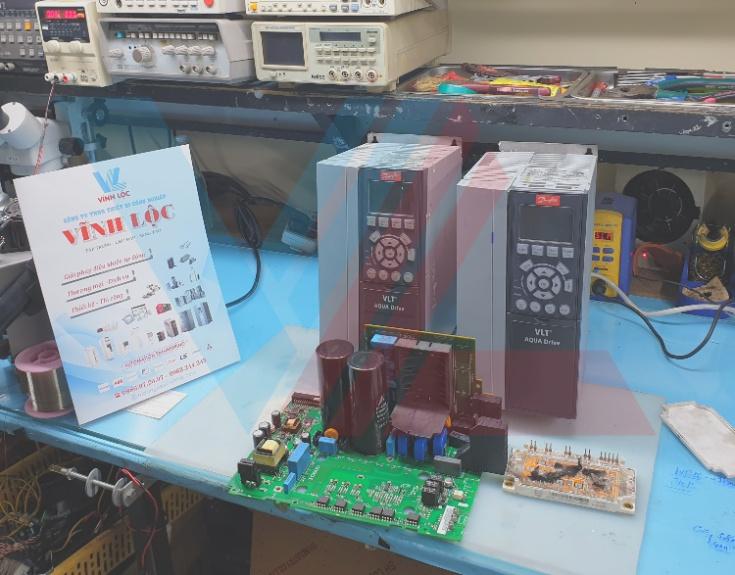

Thông tin biến tần Danfoss FC202 Aqua Drive 5.5kW

Danfoss FC202 Aqua Drive là dòng biến tần chuyên dụng cho các ứng dụng cấp nước, xử lý nước và điều khiển bơm. Thiết bị hỗ trợ điều khiển PID, vận hành luân phiên bơm, giám sát áp suất và nhiều chức năng bảo vệ phù hợp với hệ thống nước.

Mặc dù được thiết kế cho môi trường vận hành công nghiệp, tuổi thọ của biến tần vẫn phụ thuộc lớn vào điều kiện tải, nhiệt độ, khả năng làm mát và kế hoạch bảo trì tại nhà máy.

Những yếu tố có thể làm hỏng IGBT

1. Động cơ bơm tiêu thụ dòng điện cao hơn thiết kế.
2. Biến tần thường xuyên chạy ở tải 100%.
3. Nhiệt độ bên trong tủ điện vượt mức phù hợp.
4. Quạt làm mát hoặc hệ thống thông gió hoạt động kém.
5. Keo tản nhiệt bị khô hoặc suy giảm khả năng truyền nhiệt.
6. Bề mặt tản nhiệt bám nhiều bụi bẩn.
7. Cáp động lực, động cơ hoặc tải cơ khí có dấu hiệu bất thường.
8. Thông số tăng tốc, giảm tốc và điều khiển PID chưa phù hợp.
9. Điện áp nguồn có dao động hoặc xuất hiện xung nhiễu.

Khi IGBT bị chập hoặc nổ, năng lượng phát sinh có thể làm cháy điện trở, diode, mạch kích, đường đồng và các linh kiện xung quanh. Vì vậy, quá trình sửa chữa không thể chỉ thay riêng IGBT mà cần kiểm tra toàn bộ khối công suất và mạch điều khiển liên quan.

Quy trình sửa biến tần bơm cấp 2 tại Vĩnh Lộc

Do sự cố nổ IGBT gây ảnh hưởng đến nhiều khu vực trên board công suất, kỹ sư Vĩnh Lộc thực hiện sửa chữa theo từng bước nhằm kiểm soát rủi ro và đảm bảo thiết bị hoạt động ổn định sau phục hồi.

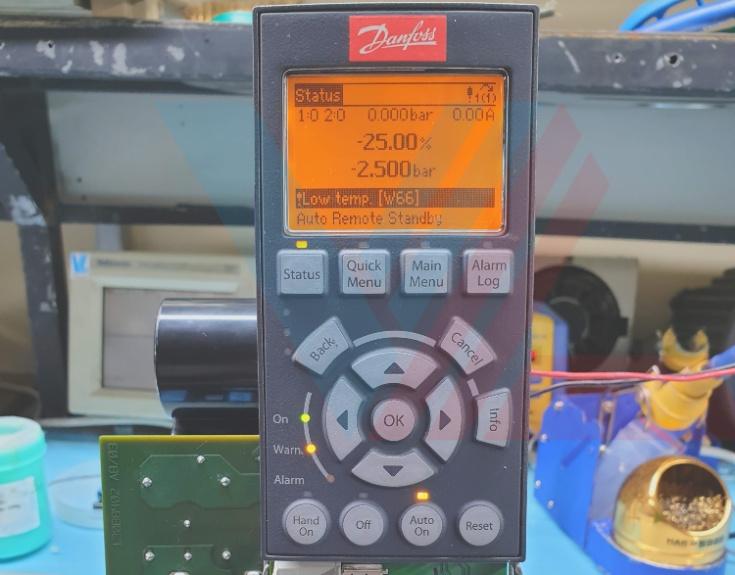

Bước 1: Kiểm tra board điều khiển

Board điều khiển được cấp nguồn riêng để kiểm tra màn hình, bộ xử lý, khả năng lưu trữ thông số và lịch sử vận hành. Bước này giúp xác định phần điều khiển còn hoạt động độc lập hay đã bị ảnh hưởng bởi sự cố công suất.

Bước 2: Tháo rã và kiểm tra từng khối

Thiết bị được tháo rã để kiểm tra:

1. Board nguồn.
2. Board điều khiển.
3. Mạch kích IGBT.
4. Module công suất.
5. Tụ điện DC Bus.
6. Mạch chỉnh lưu đầu vào.
7. Cảm biến dòng điện.
8. Quạt và hệ thống tản nhiệt.

Bước 3: Cách ly khu vực hư hỏng

Các linh kiện chập, rò hoặc cháy được xác định và cách ly khỏi mạch. Kỹ sư tiếp tục đo kiểm những linh kiện lân cận để tránh bỏ sót hư hỏng lan truyền.

Bước 4: Vệ sinh board mạch

Bụi bẩn, cặn cháy và vật liệu bị carbon hóa được làm sạch khỏi board mạch. Đây là bước cần thiết vì các khu vực cháy đen có thể tạo đường dẫn điện không mong muốn khi thiết bị được cấp nguồn trở lại.

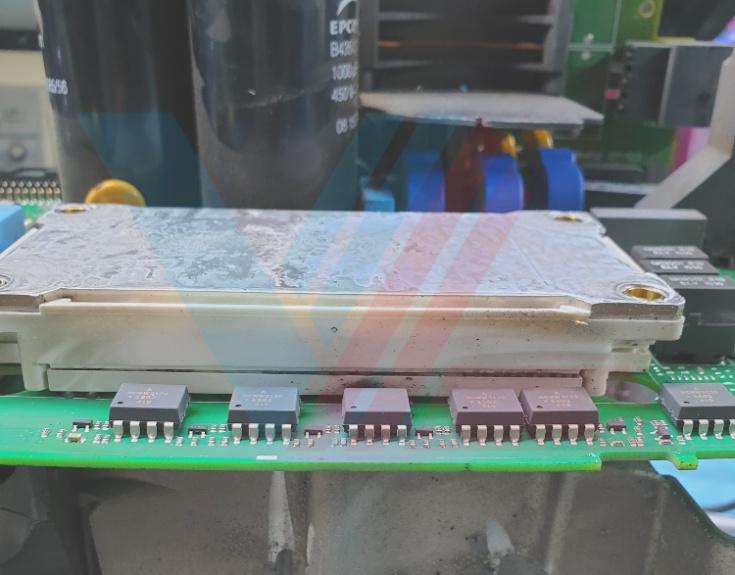

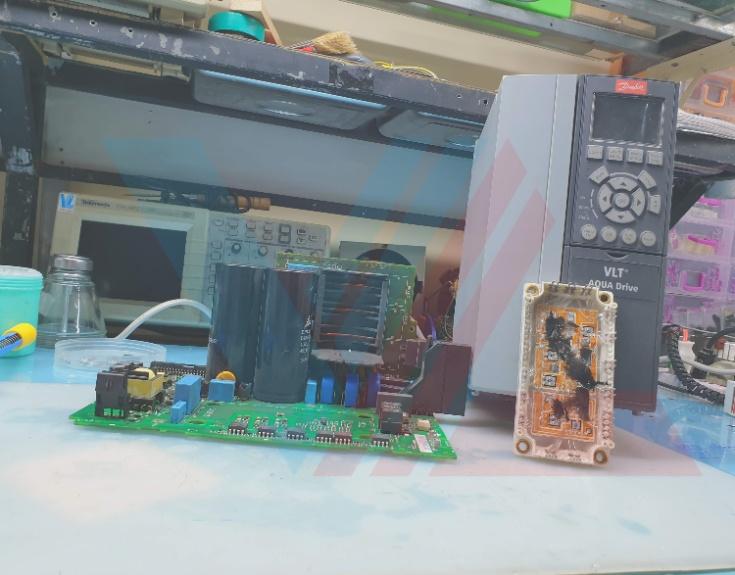

Bước 5: Khôi phục đường mạch bị hư hỏng

Những đường đồng bị đứt hoặc cháy được phục hồi theo đúng tiết diện và vị trí ban đầu. Các điểm hàn được kiểm tra nhằm đảm bảo khả năng dẫn dòng và hạn chế phát nhiệt cục bộ.

Bước 6: Thay thế linh kiện công suất

IGBT và các linh kiện liên quan được thay thế theo thông số phù hợp. Đồng thời, kỹ sư kiểm tra mạch kích để đảm bảo xung điều khiển cân bằng trước khi cấp nguồn cho khối công suất.

Bước 7: Cấp điện kiểm tra từng phần

Thiết bị được cấp nguồn theo từng giai đoạn, bắt đầu từ nguồn điều khiển rồi mới đến khối công suất. Phương pháp này giúp hạn chế nguy cơ hư hỏng lan rộng nếu vẫn còn linh kiện bất thường.

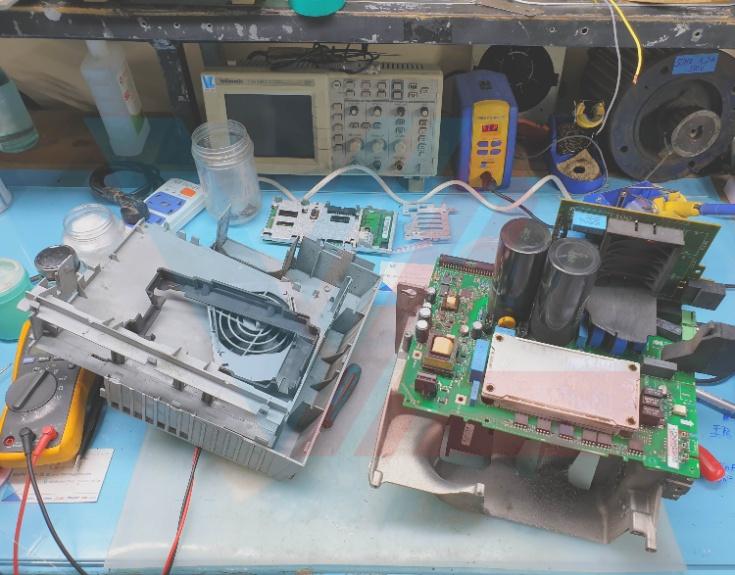

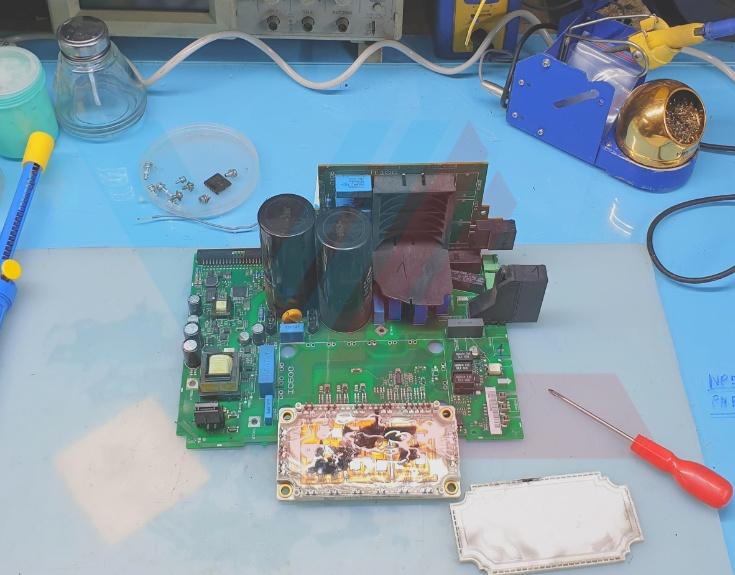

Bước 8: Phủ keo chống ẩm và lắp ráp

Sau khi hoàn thành kiểm tra, board mạch được phủ lớp bảo vệ phù hợp nhằm hạn chế ảnh hưởng của hơi ẩm, bụi và các tác nhân môi trường trong quá trình vận hành.

Bước 9: Kiểm tra không tải và có tải

Biến tần được chạy thử không tải để kiểm tra điện áp đầu ra, tần số, dòng điện và khả năng nhận lệnh điều khiển. Sau đó, thiết bị được test tải thực tế nhằm đánh giá độ ổn định của khối công suất.

Bước 10: Kiểm tra thông số và bàn giao

Các thông số liên quan đến động cơ, thời gian tăng giảm tốc, giới hạn dòng điện và điều khiển PID được kiểm tra lại trước khi bàn giao cho khách hàng.

Tổng thời gian sửa chữa và kiểm tra thiết bị là 2 ngày.

Kết quả sau khi sửa biến tần Danfoss FC202 5.5kW nổ IGBT

Sau khi thay thế linh kiện hư hỏng và phục hồi board công suất, biến tần đã có thể khởi động và tạo điện áp đầu ra ổn định.

Thiết bị đáp ứng các yêu cầu kiểm tra:

1. Màn hình và board điều khiển hoạt động bình thường.
2. Khối công suất tốt.
3. Điện áp đầu ra giữa các pha cân bằng.
4. Biến tần nhận lệnh chạy và thay đổi tần số ổn định.
5. Dòng điện khi kiểm tra tải nằm trong phạm vi kiểm soát.
6. Chức năng điều khiển PID được kiểm tra lại.
7. Các thông số cài đặt của hệ thống được giữ nguyên hoặc hiệu chỉnh phù hợp.

Thiết bị được bàn giao để đưa trở lại hệ thống bơm cấp 2 tại Nhà máy nước Trà Vinh.

Thông tin kỹ thuật sau quá trình xử lý sự cố.

Trường hợp nhiều biến tần FC202 chết IGBT trong cùng một tủ điện cho thấy việc chỉ sửa chữa hoặc thay thế từng thiết bị sẽ không giải quyết triệt để nguyên nhân.

Đơn vị vận hành cần kiểm tra tổng thể hệ thống để hạn chế sự cố tái diễn.

Không để biến tần hoạt động liên tục ở tải 100%

Dòng tải thực tế của động cơ cần được theo dõi trong nhiều chế độ vận hành khác nhau. Nếu dòng điện thường xuyên đạt hoặc vượt dòng định mức, cần kiểm tra bơm, đường ống và khả năng đáp ứng công suất của hệ thống.

Kiểm tra tình trạng cơ khí của bơm

Bơm bị kẹt, bạc đạn hư hỏng, cánh bơm bám cặn hoặc đường ống bị cản trở có thể làm động cơ tiêu thụ dòng điện cao hơn bình thường. Khi đó, biến tần phải chịu tải lớn dù thông số cài đặt không thay đổi.

Đánh giá lại khả năng thông gió của tủ điện

Cần đảm bảo khoảng cách lắp đặt, hướng lưu thông không khí và công suất quạt làm mát phù hợp với tổng nhiệt lượng của các thiết bị trong tủ.

Vệ sinh quạt và bộ lọc gió định kỳ

Quạt, lưới lọc và bộ tản nhiệt cần được kiểm tra thường xuyên. Không nên chờ đến khi biến tần báo lỗi nhiệt hoặc dừng hoạt động mới tiến hành vệ sinh.

Theo dõi nhiệt độ vận hành

Có thể sử dụng cảm biến nhiệt, camera nhiệt hoặc kiểm tra định kỳ để phát hiện các vị trí phát nóng bất thường tại biến tần, terminal, dây dẫn và thiết bị đóng cắt.

Kiểm tra lại chế độ điều khiển PID

Nếu biến tần điều áp PID thường xuyên chạy ở tần số tối đa, cần kiểm tra nguyên nhân hệ thống không đạt áp suất cài đặt. Vấn đề có thể nằm ở công suất bơm, rò rỉ đường ống, cảm biến áp suất hoặc giá trị đặt chưa phù hợp.

Xây dựng kế hoạch bảo trì toàn bộ hệ thống

Bảo trì không nên chỉ tập trung vào một biến tần riêng lẻ. Cần kiểm tra đồng thời nguồn điện, động cơ, bơm, cáp, cảm biến áp suất, tủ điện và điều kiện môi trường.
