Sửa đồng hồ lưu lượng Promag 300 Endress Hauser đo lưu lượng dầu – Khắc phục lỗi mất nguồn tại nhà máy thức ăn chăn nuôi.

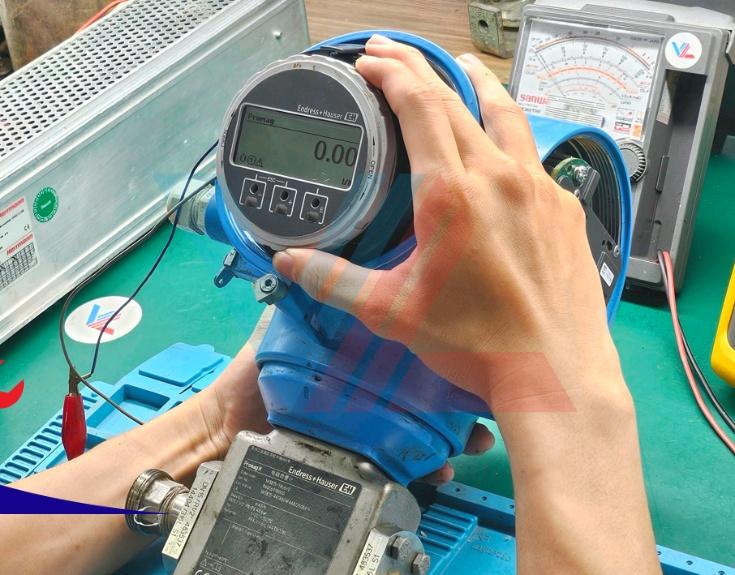

Đồng hồ lưu lượng Promag 300 mất nguồn

Thiết bị được gửi đến Vĩnh Lộc từ nhà máy thức ăn chăn nuôi ở Vĩnh Long, một bộ đồng hồ lưu lượng Endress+Hauser Promag H sử dụng transmitter Promag 300.

Thiết bị đang đo lưu lượng dầu cám cấp vào tháp phối trộn thức ăn chăn nuôi.

Sự cố xuất hiện đột ngột. Màn hình tắt hoàn toàn. Cấp điện không lên. Hệ thống không còn nhận được tín hiệu lưu lượng.

Đối với nhà máy thức ăn chăn nuôi, đây là vị trí quan trọng. Nếu không kiểm soát được lưu lượng dầu, công thức phối trộn có thể bị sai lệch, ảnh hưởng trực tiếp đến chất lượng thành phẩm.

Thông tin về cảm biến

Promag H là dòng lưu lượng kế điện từ dùng nhiều trong ngành thực phẩm, sữa, nước giải khát và thức ăn chăn nuôi.

Vai trò của đồng hồ lưu lượng Promag 300 trong dây chuyền sản xuất thức ăn chăn nuôi.

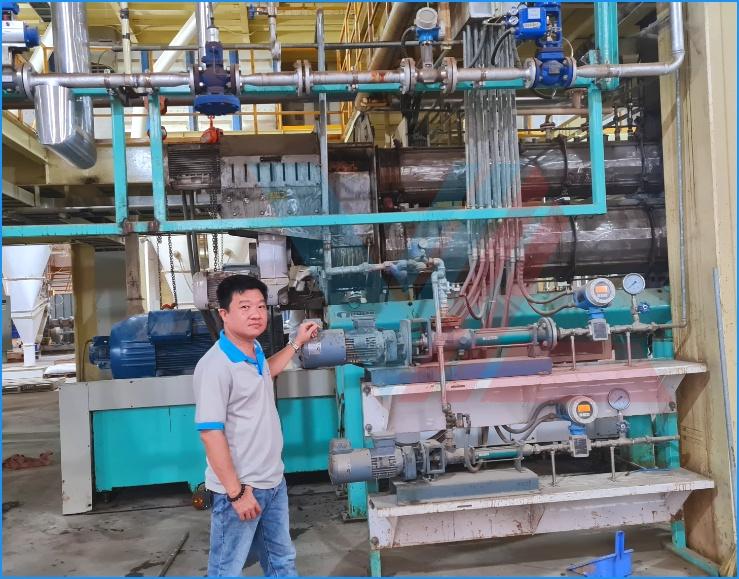

Promag H được sử dụng để đo lưu lượng dầu cám trước khi đưa vào tháp phối trộn.

• Kiểm soát tỷ lệ phối trộn.
• Theo dõi tiêu hao nguyên liệu.
• Kiểm soát chất lượng thành phẩm.
• Ghi nhận dữ liệu sản xuất.

• Màn hình tối hoàn toàn.
• Không có tín hiệu đo.
• Không giao tiếp được với hệ thống.

Lỗi được khoanh vùng trong board nguồn.

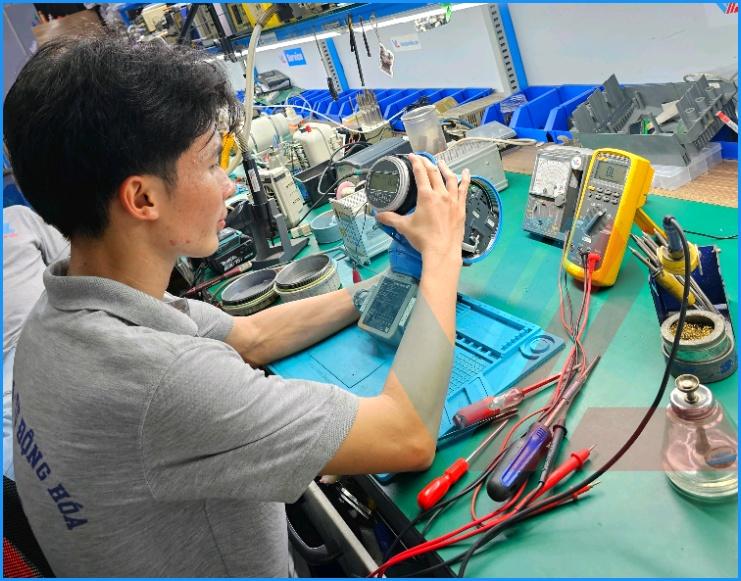

Quá trình sửa cảm biến Promag 300 tại Vĩnh Lộc

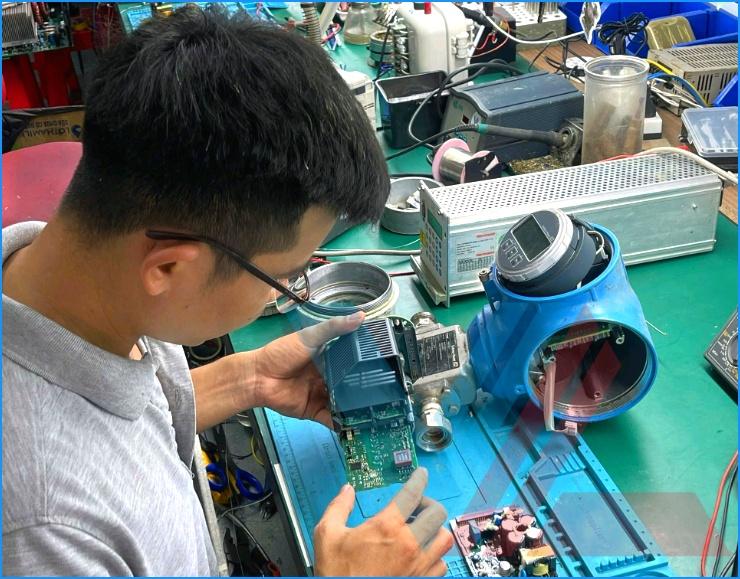

Phục hồi board nguồn

• Thay thế linh kiện hư hỏng.
• Khôi phục đường nguồn.
• Kiểm tra toàn bộ mạch cấp điện.

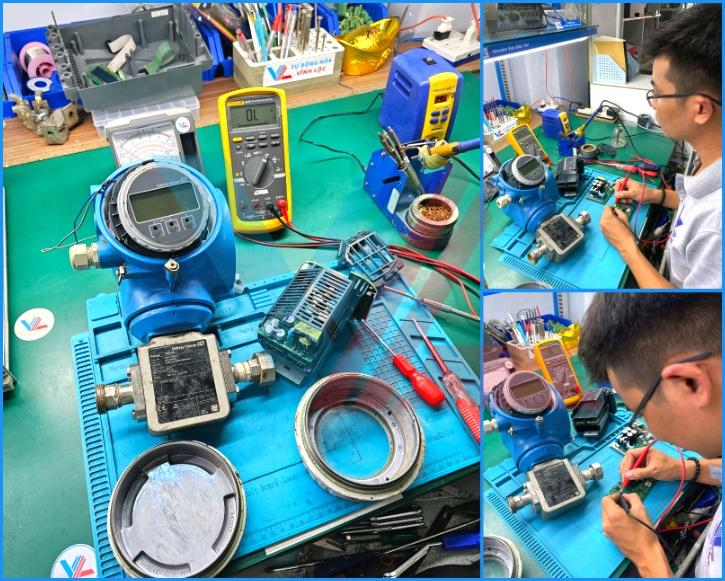

Test từng phần

Thiết bị được cấp nguồn theo từng bước.

• Điện áp nội bộ.
• Khả năng khởi động.
• Màn hình hiển thị.
• Board xử lý tín hiệu.

Nhóm lỗi	Mã lỗi / Hiện tượng	Nguyên nhân & Cách khắc phục
Nhóm lỗi nghiêm trọng (Failure - F)	F041 - Lỗi cảm biến (Sensor)	Cáp kết nối giữa cảm biến và bộ hiển thị bị hỏng, hoặc cảm biến bị lỗi. Cần kiểm tra cáp hoặc thay thế.
	F100 - Lỗi mô-đun điện tử (Sensor circuit)	Có thể bị ngấm nước hoặc hỏng bo mạch chính. Kiểm tra độ kín của vỏ máy hoặc thay bo mạch.
	F271 - Lỗi mô-đun điện tử chính	Lỗi EEPROM, phần mềm hoặc hỏng hóc phần cứng nặng. Cần liên hệ nhà cung cấp để cài lại hoặc thay thế linh kiện.
	F273 - Lỗi mô-đun I/O	Các mô-đun xuất tín hiệu (4-20mA, Pulse, v.v.) bị lỗi giao tiếp. Kiểm tra lại cấu hình hoặc thay thế mô-đun I/O.
Nhóm sự cố phần cứng & hiển thị	Mất nguồn, mất tín hiệu hoặc chập mạch	Kiểm tra lại nguồn cấp (100-240V AC hoặc 24V DC), đấu đúng cực và đảm bảo chân cắm (terminals) gắn chặt.
	Màn hình tối nhưng tín hiệu ra vẫn chạy - Lỗi độ sáng hoặc lỏng cáp màn hình	Nhấn giữ đồng thời phím + và E để tăng sáng màn hình. Mở nắp bộ hiển thị để cắm chặt lại cáp màn hình.
	Đo sai giá trị, số đo chập chờn - Lưu chất không ổn định hoặc điện cực bẩn	Đảm bảo ống luôn đầy lưu chất. Vệ sinh định kỳ các điện cực trong lòng ống đo.

Tự Động Hóa Vĩnh Lộc – Sửa chữa thiết bị đo lường ngành thức ăn chăn nuôi
