Sửa Cảm Biến Mức Radar Micropilot NMR81 Mất Nguồn Do Nhiễu Sét

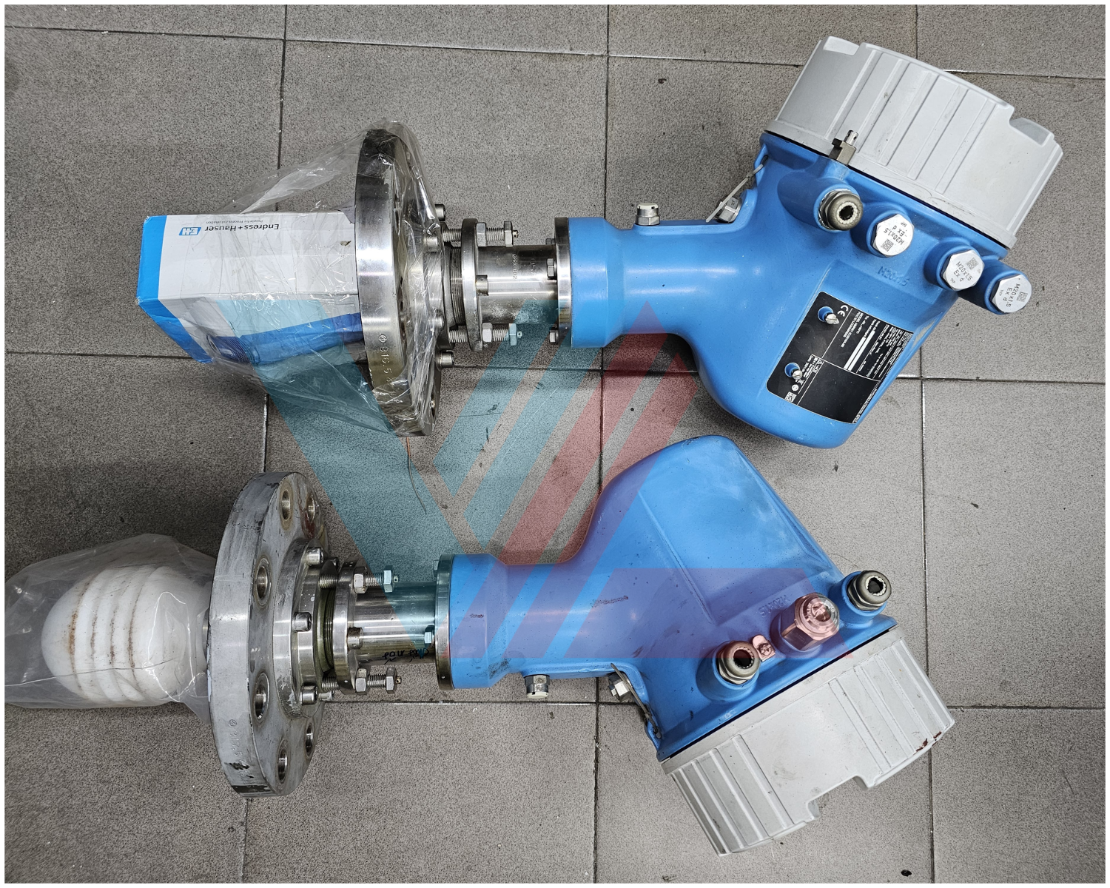

Hiện trạng khi tiếp nhận Radar Micropilot

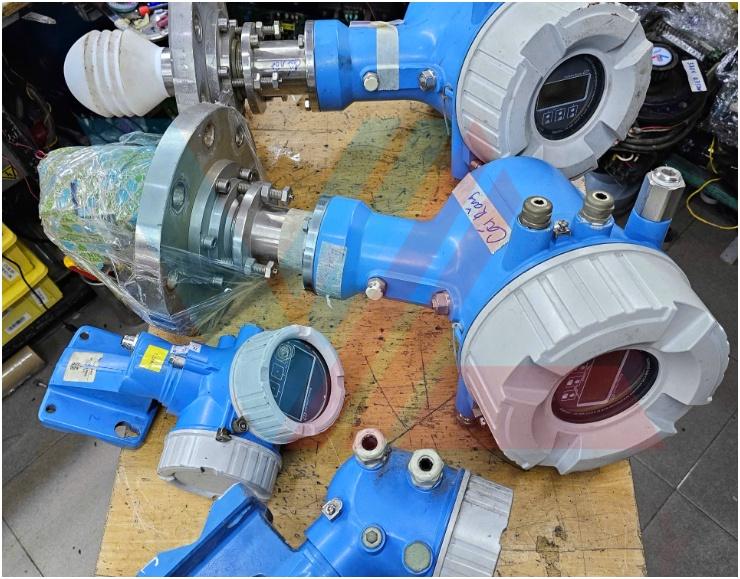

Vĩnh Lộc ghi nhận cảm biến Radar Micropilot NMR81 mất nguồn mặc dù nguồn cấp đầu vào bình thường.

• Màn hình không hiển thị.
• Không có dữ liệu truyền về hệ thống.

Kiểm tra cho thấy nguyên nhân xuất phát từ sét lan truyền theo đường cấp nguồn.

Ảnh hưởng đến tank chứa dầu

Micropilot NMR81 là thiết bị đo mức chính của bồn chứa.

Khi cảm biến rada mất nguồn:

• Hệ thống mất dữ liệu tồn kho theo thời gian thực.
• Không còn cảnh báo mức cao và mức thấp tự động.

Đối với hệ thống quản lý tồn chứa dầu, đây là sự cố cần xử lý ngay để khôi phục khả năng giám sát bồn chứa.

Quá trình tìm lỗi

Do nguồn cấp bên ngoài vẫn bình thường, nhóm kỹ thuật tập trung kiểm tra phần điện tử bên trong thiết bị.

Kiểm tra tầng nguồn

Module nguồn được tháo khỏi vỏ bảo vệ.

Kết quả ghi nhận:

• Linh kiện chống sét bị hư hỏng.
• Một số đường nguồn bị đứt.
• Mạch nguồn không tạo được điện áp nội bộ.

Lỗi tập trung tại tầng nguồn sơ cấp.

Kiểm tra bộ xử lý radar

Sau khi khoanh vùng được lỗi nguồn, kỹ thuật viên tiếp tục đánh giá bộ xử lý tín hiệu.

Mục tiêu là xác định mức độ ảnh hưởng của sự cố quá áp.

• Bộ xử lý tín hiệu radar vẫn hoạt động.
• Khối cao tần không ghi nhận hư hỏng.
• Thiết bị còn khả năng phục hồi.

Giải pháp sửa chữa chuẩn hóa từ Vĩnh Lộc

Sau khi xác định nguyên nhân, quá trình sửa chữa được thực hiện theo các bước:

• Thay thế các linh kiện bảo vệ nguồn bị hỏng.
• Phục hồi các đường mạch bị đứt do quá áp.
• Kiểm tra lại toàn bộ board nguồn.

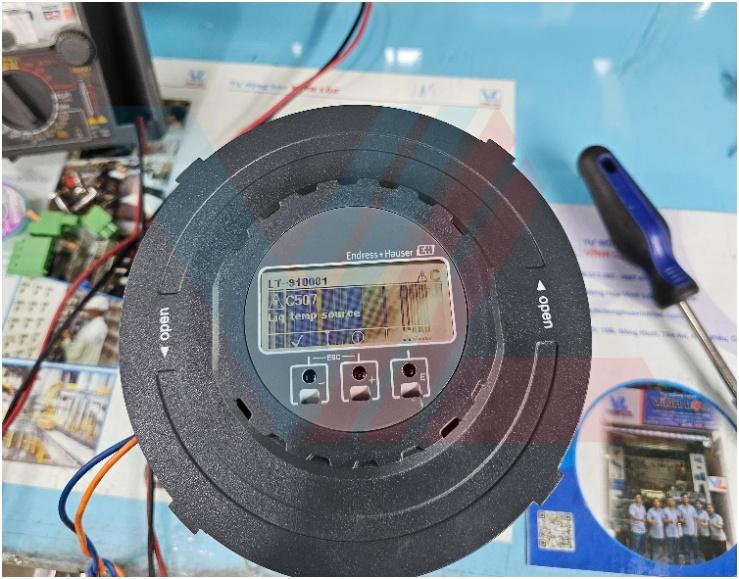

• Cấp nguồn thử nghiệm.
• Kiểm tra hoạt động của bộ xử lý tín hiệu radar.
• Giả lập tín hiệu phản xạ để đánh giá khả năng đo.

Sau khi hoàn tất, thiết bị khởi động bình thường và sẵn sàng cho bước xác minh thực tế.

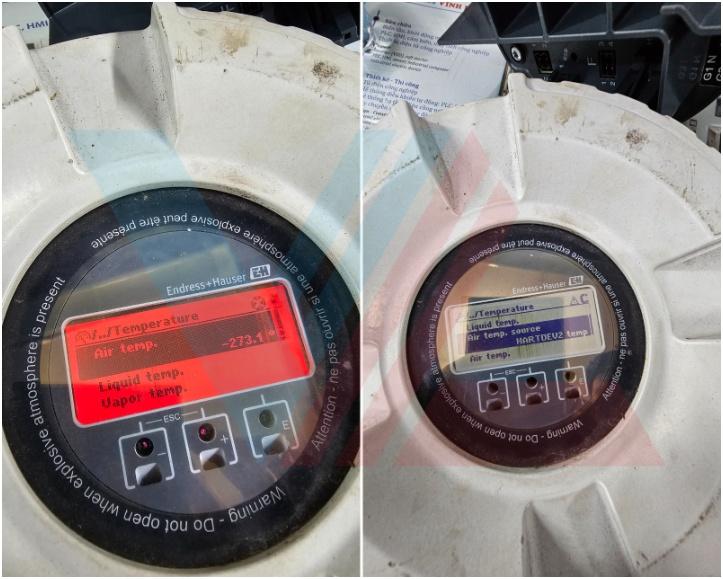

Test thiết bị sau sửa chữa

Thiết bị được lắp lại vị trí cũ trên bồn chứa.

• Đối chiếu giá trị đo radar với kết quả đo tay bằng thước chuẩn.
• Kiểm tra truyền thông .
• Kiểm tra dữ liệu hiển thị tại phòng điều khiển.

Kết quả:

• Dữ liệu hiển thị ổn định.
• Truyền thông hoạt động bình thường.

Khuyến nghị vận hành

Để giảm nguy cơ tái diễn sự cố tương tự, cần lưu ý:

• Kiểm tra điện trở tiếp địa định kỳ.
• Lắp thiết bị chống sét lan truyền tại các tủ nguồn trung gian.
• Kiểm tra độ kín của hộp đấu dây.
• Kiểm tra tình trạng thiết bị sau các đợt mưa giông lớn.

Đây là những biện pháp đơn giản nhưng giúp bảo vệ hiệu quả các thiết bị đo mức ngoài hiện trường.
