Sửa Chữa Cảm Biến Áp Suất  S PMC71Endress+Hauser Cerabar  Dạng Màng Nhà Máy Bia

Cảm biến áp suất Cerabar S PMC71 dùng để đo mức bồn theo phương pháp thủy tĩnh bắt đầu trả về giá trị bất thường. Tín hiệu 4–20 mA bị treo ở mức cao, có lúc vượt ngưỡng >20.5 mA, PLC ghi nhận lỗi Sensor Break. Việc Zero và Span tại hiện trường không thực hiện được. Cần phải được kiểm tra sửa chữa
9 tháng 7, 2026 bởi
Sửa Chữa Cảm Biến Áp Suất  S PMC71Endress+Hauser Cerabar  Dạng Màng Nhà Máy Bia
CÔNG TY TNHH THIẾT BỊ CÔNG NGHIỆP VĨNH LỘC, Tự động hóa Vĩnh Lộc


Vị trí lắp đặt Cảm biến Cerabar S PMC71

Cảm biến PMC71-1UBA1SBMRJA7Z thuộc dòng Cerabar S cao cấp của Endress+Hauser, sử dụng màng gốm Ceraphire để đo áp suất. Trong nhà máy bia, thiết bị này được lắp ở đáy bồn nhằm suy ra mức chất lỏng dựa trên áp suất thủy tĩnh. Ưu điểm của cấu hình này là đo ổn định, ít bị ảnh hưởng bởi bọt và phù hợp môi trường vệ sinh CIP.

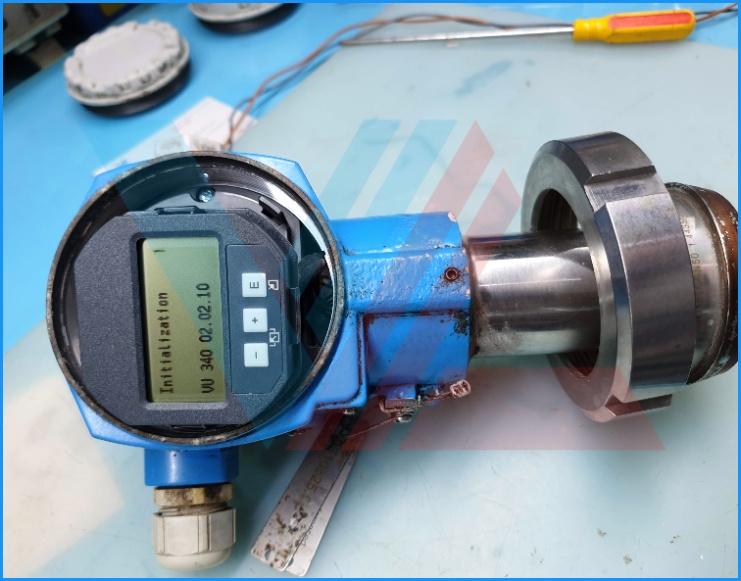

PMC71 được lắp tại đáy bồn để đo mức theo nguyên lý thủy tĩnh.

Hiện trạng lỗi tại thời điểm tiếp nhận cảm biến

Tại thời điểm tháo thiết bị khỏi hệ thống, các dấu hiệu ghi nhận gồm: giá trị đo vượt ngưỡng calib, output 4–20 mA không còn tuyến tính, có lúc treo ở mức cao. Việc hiệu chỉnh Zero/Span không thực hiện được cả tại hiện trường lẫn trong phòng kỹ thuật. Với kinh nghiệm vận hành, đây không còn là lỗi nhiễu tín hiệu hay cài đặt tham số đơn thuần.

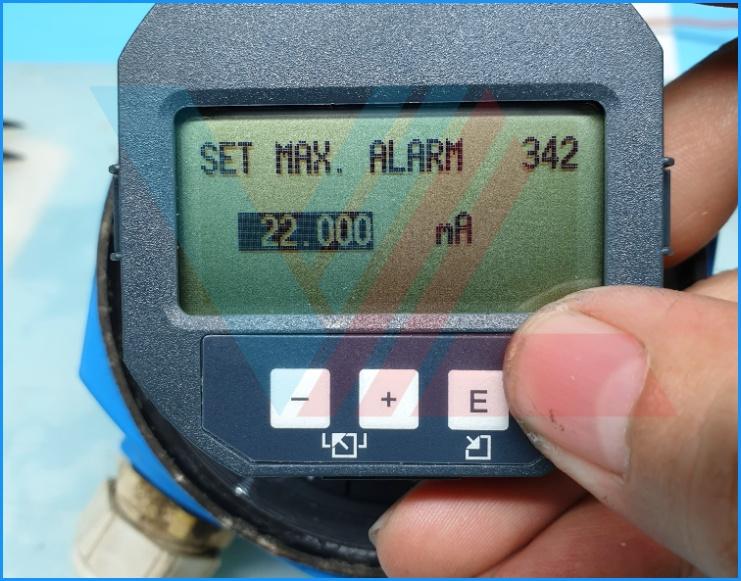

PLC ghi nhận giá trị áp suất bất thường và báo lỗi cảm biến.

Nguyên nhân được xác định nằm ở phần tử sensor

Màng gốm Ceraphire có độ cứng cao và khả năng chống ăn mòn tốt, tuy nhiên vật liệu gốm có đặc tính giòn. Qua nhiều năm vận hành, kết hợp sốc áp suất trong quá trình bơm nạp/xả, màng gốm có thể xuất hiện nứt vỡ vi thể hoặc hỏng điện cực tụ điện bên trong. Khi xảy ra tình trạng này, cảm biến sẽ trả về giá trị vượt ngưỡng.

Tự động hóa Vĩnh Lộc – sửa chữa và thay thế phần tử sensor

Thiết bị được kiểm tra tổng quan, vệ sinh bo mạch và đo kiểm toàn bộ phần điện tử. Sau khi loại trừ các khả năng khác bằng phụ tùng tốt, kết luận cuối cùng là hỏng module sensor. Với dòng PMC71, màng gốm không thể sửa cục bộ, giải pháp bắt buộc là thay thế toàn bộ sensor module chính hãng. Sau khi thay thế, thiết bị được hiệu chuẩn lại dải đo theo thực tế chiều cao bồn.

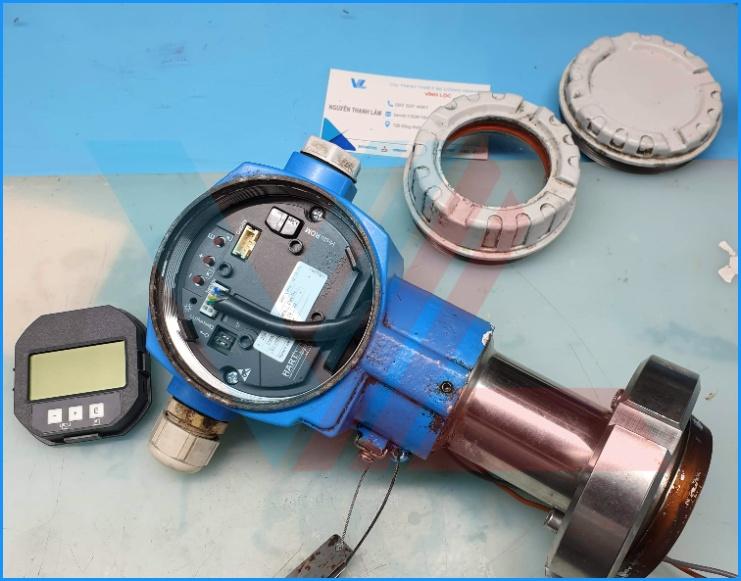

Thay thế toàn bộ cụm sensor gốm theo đúng cấu hình ban đầu.

Kiểm tra thực tế sau khi sửa chữa

Sau hiệu chuẩn, tín hiệu 4–20 mA trở lại tuyến tính, PLC hiển thị mức bồn đúng với thực tế. Thiết bị được lắp lại lên bồn và theo dõi trong ca vận hành đầu tiên. Không ghi nhận hiện tượng trôi điểm zero hay báo lỗi lặp lại.

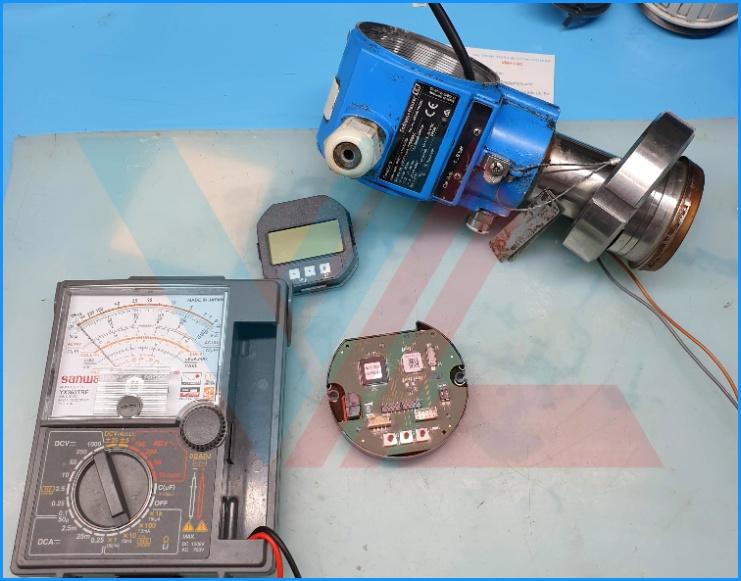

Xác nhận tín hiệu ổn định sau khi lắp lại trên dây chuyền.

Lưu ý kỹ thuật đối với cảm biến áp suất màng

Không dùng vật cứng để cạo rửa màng gốm trong quá trình vệ sinh. Cần kiểm tra định kỳ gioăng EPDM, vì khi gioăng chai cứng, hóa chất có thể xâm nhập vào khoang điện tử.
Với các dòng cảm biến gốm khô như PMC71, khi màng đo đã hư hỏng thì bắt buộc phải thay module sensor, không có giải pháp sửa tạm.
